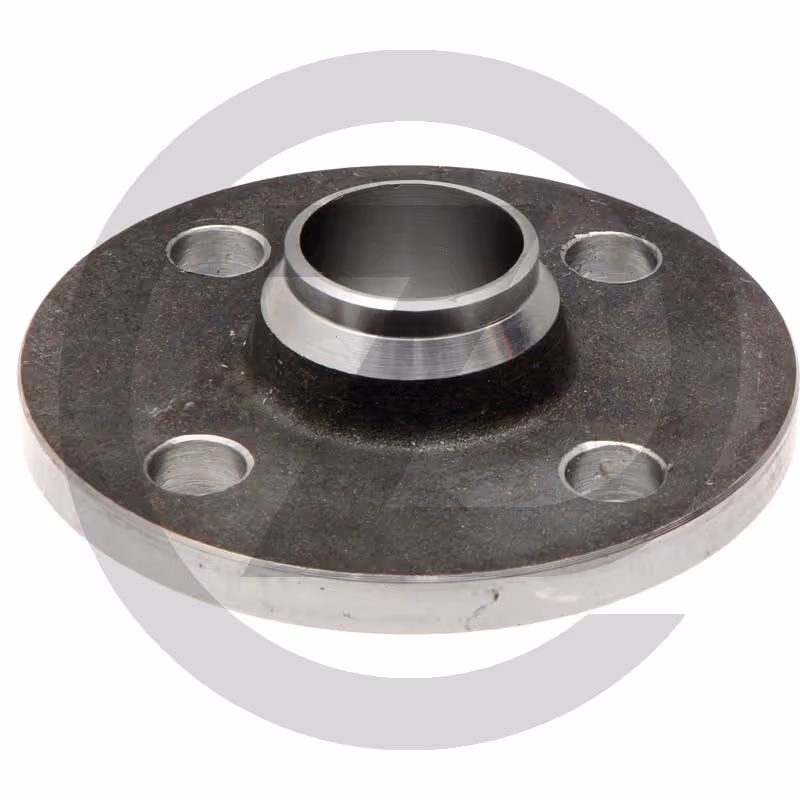

Bride, à souder AGZ000823161

Bride à souder (en acier) PN16, DIN 2633
Bride DIN x soudage bout-à-bout

Caractéristiques du produit

• d2 (mm) : 18
• f (mm) : 3
• d1 (mm) : 48,3
• d3 (mm) : 64
• K (mm) : 110
• R (mm) : 6
• S (mm) : 2,6
• Nbr de trous : 4
• Ø nominal DN : 40
• h2 (mm) : 7
• d4 (mm) : 88
• h1 (mm) : 42
• b (mm) : 16
• D (mm) : 150
