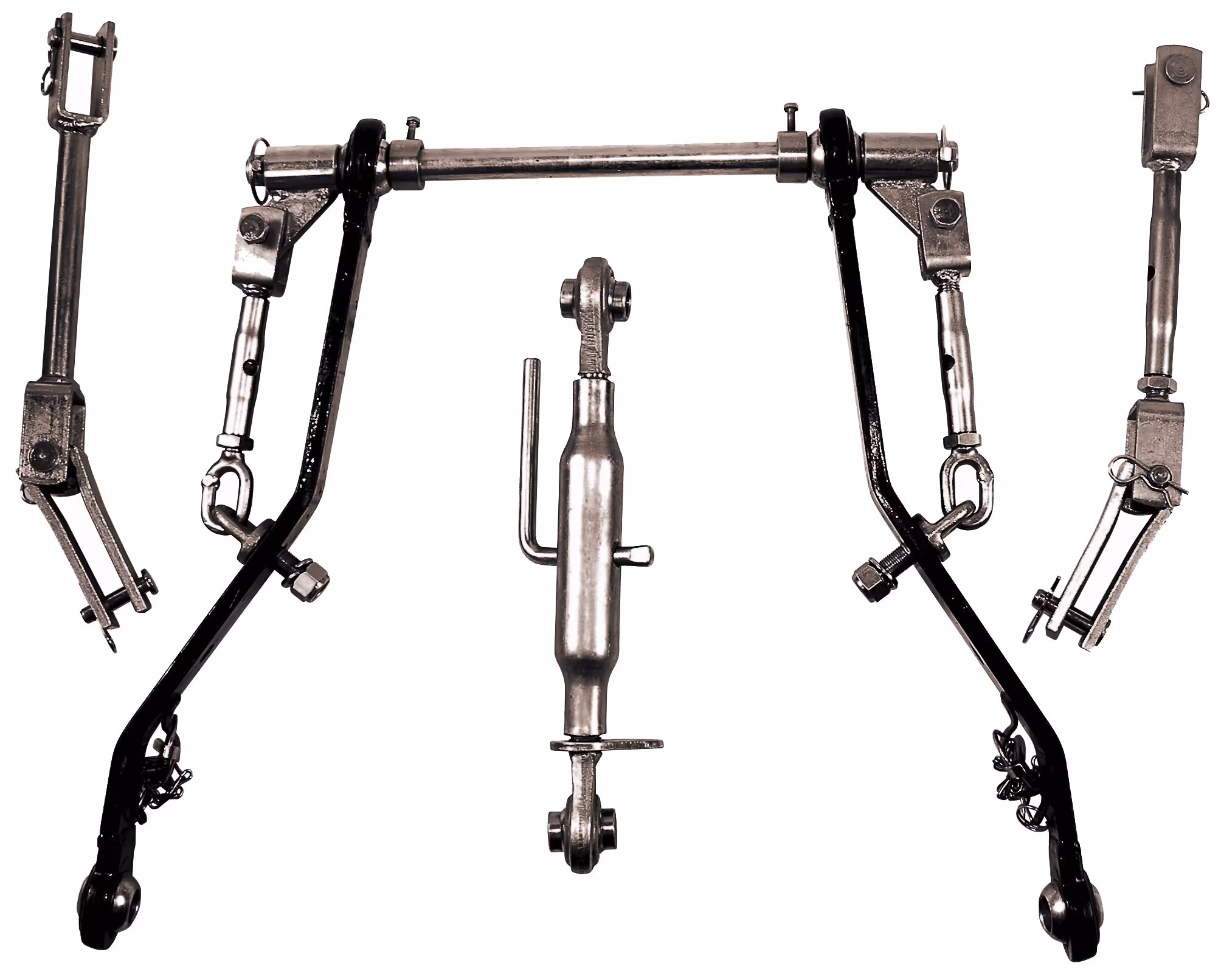

KIT relevage COMPLET KUBOTA Cat.1

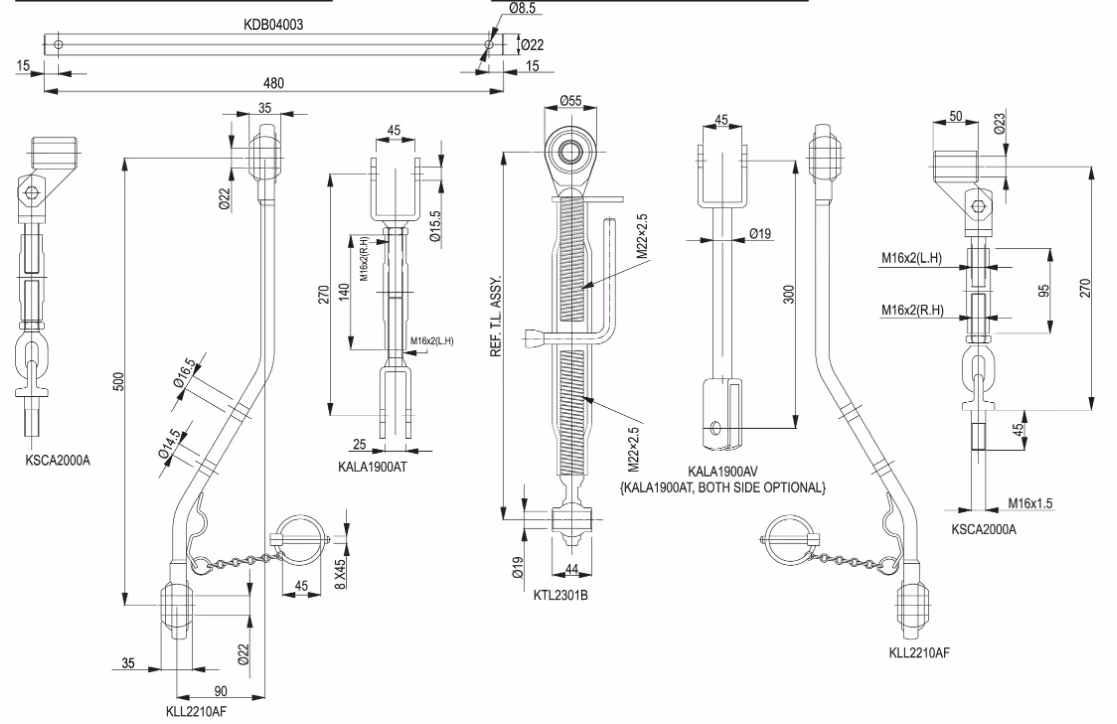

Dimension de Bras de relevage:

Alésage rotule (A - B): 22 mm

Longueur (L): 500 mm

Section (C): 50x12 mm

Cat: 1/1



Dimensions de la barre d'attelage ronde:

Ø de barre (A -B): 22 mm

Entraxe (D): 442 mm

Longueur totale (E): 480 mm

Trous de goupille (G): 8 mm



Dimensions de chandelle:

A: 15.5 mm

B: 25.3 mm

C1: 270 mm

C2: 370 mm

D: 46 mm

E: 15 mm

F: M16x2

G: 140 mm

H1: 55 mm

H2: 55 mm



Dimensions de barre de poussée:

A: M22x2.0

L1: 330 mm

L2: 490 mm

B: 19.2 mm

C: 19.2 mm

D: 220 mm

E: 54 mm

F: 54 mm

Cat: 1/1



Dimensions stabilisateur:

L1: 300 mm

L2: 385 mm

A: 23 mm

B: 16 mm

C: 94 mm

D: M16x2
