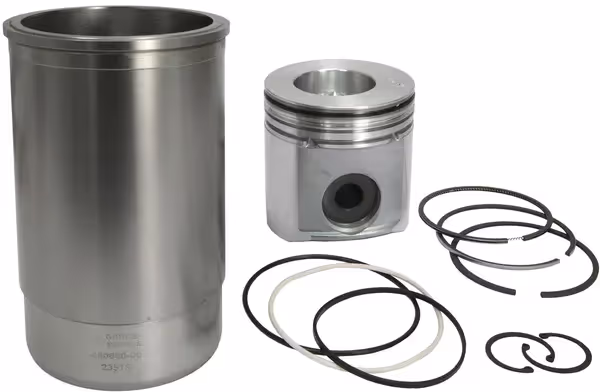

Ensemble chemise, piston, segment Ø106.50 mm John Deere

Se compose de:

• 1 chemise
• 1 piston
• 1 axe
• 1 jeu de 3 segments
• 1 jeu de joint de chemise



Segment:

• MK3 : Trapézoidal bilatéral molybdène intérieur en haut
• T5 : Portée conique épaulement intérieur en bas (torsion négative)
• CBEH : Chromé chanfreiné avec ressort hélicoïdal



Dimensions:

• Piston:
  • A: 71.70 mm
  • B: 25.50 mm
  • D: 104.60 mm
  • E: 41.27 mm
  • F: 56.72 mm
• Chemise:
  • A':106.50 mm
  • B': 114.83 mm
  • C':218.84 mm
  • D': 125.93 mm
  • E': 6.05 mm
  • F': 0.87 mm
