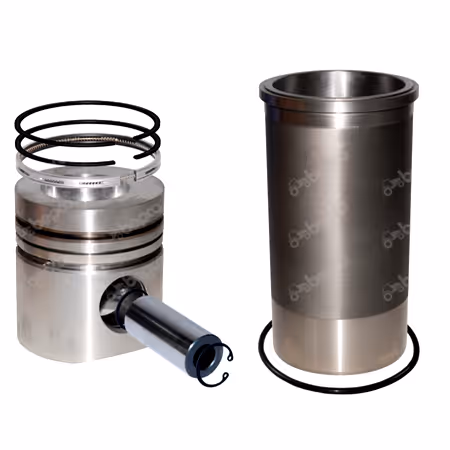

Kit chemise + piston + segment Ø98.42 mm finie Case IH 3139591R96 AGZ000592843

Convient pour moteur:

• IH: D179, D239, D310, D358



Se compose de:

• 1 Chemise fini
• 2 joints de chemise
• 1 piston avec axe et circlips
• 1 kit de 3 segments

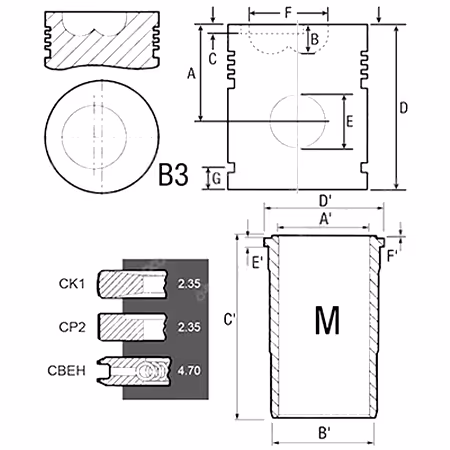

Dimensions:

• A: 67 mm
• B+/B-: 0 - 24 mm
• Hauteur du piston D: 107 mm
• Ø de l'axe E: 36 mm
• Alésage de la chemise A': 98.42 mm
• Ø ext du bas de la chemise B': 110.75 mm
• Hauteur de la chemise C': 216.10 mm
• Ø ext du haut de la chemise D': 119 mm
• E': 7.70 mm
• F': 1.10 mm



Segment:

• CK1 : Trapezoïdal bilatéral chromé
• CT2 : Portée conique chromé épaulement intérieur en haut
• CBEH : Chromé chanfreiné avec ressort hélicoïdal
