Kit chemise piston segment et joint de chemise Ø108 mm avant n°122999 John Deere RE23165 AGZ000121708

CHEMISE-PISTON-SEGMENTS

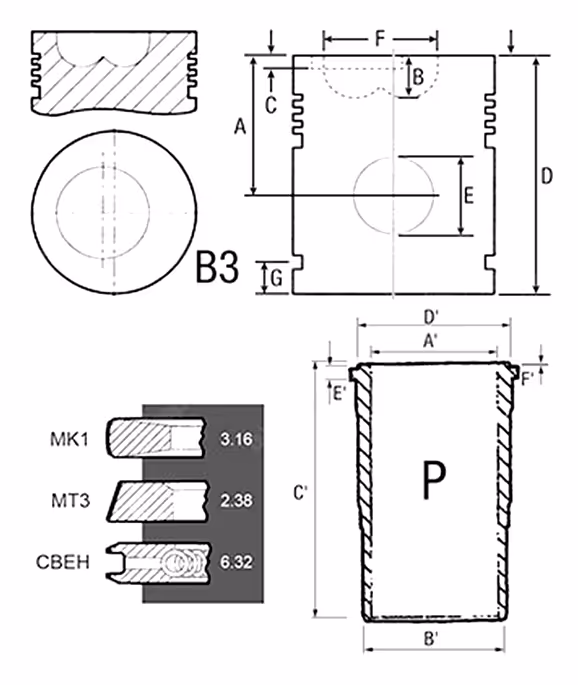

Dimensions:

• Alésage (mm): 108.00
• Piston:
  • A (mm): 70.00
  • B+ / B- (mm): 0 - 18.30
  • C (mm): n/a
  • D (mm): 124.50
  • E (mm): 38.10
  • F (mm): 63.00
• Chemise:
  • A' (mm): 108.00
  • B' (mm): 117.47
  • C' (mm): 232.38
  • D' (mm): 131.49
  • E' (mm): 6.40
  • F' (mm): 0.66
• Segment:
  • MK1: 3.16 mm
  • MT3: 2.38 mm
  • CBEH: 6.32 mm





Segment:

• MK1 : Trapezoïdal bilatéral molybdène
• MT3 : Portée conique molybdène bilatéral intérieur en haut
• CBEH : Chromé chanfreiné avec ressort hélicoïdal
