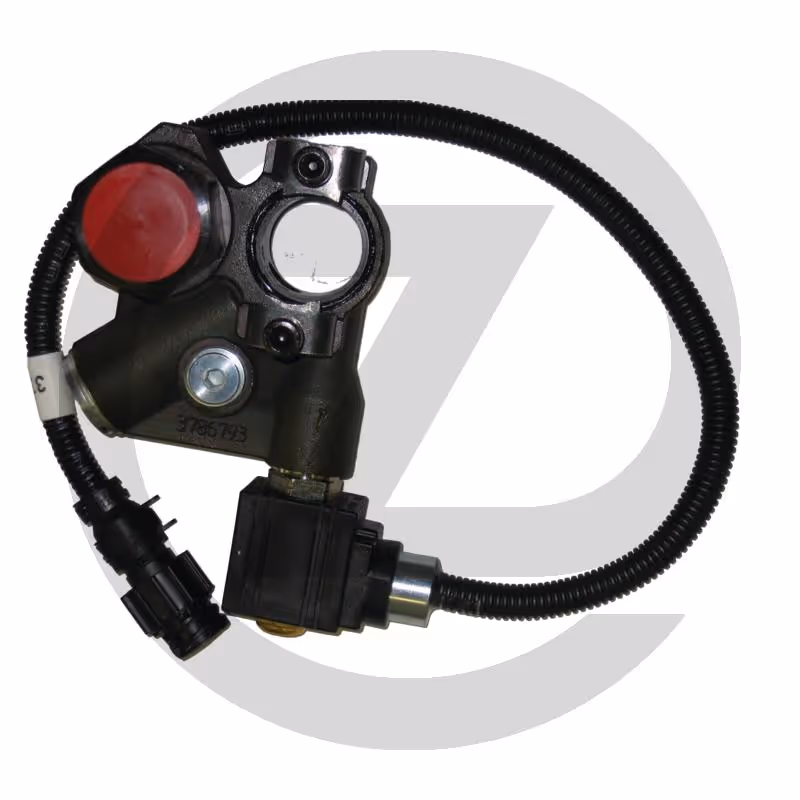

Vanne by-pass BPV-F2 24 VDC arrêt d'urgence AGZ000787002

Soupape Bypass
CFAP - BPV-F2
La soupape de dérivation relie les orifices d'aspiration et de refoulement de la pompe. Seule une petite quantité d'huile s'écoule à travers le système vers le réservoir.
La vanne est raccordée au raccord de pression avec des raccords banjo ou au raccord d'aspiration de la pompe avec une douille entretoise et 2 vis Allen
La vanne symétrique peut être tournée à 180° pour éviter tout contact avec les pièces du châssis. Elle convient aux pompes à sens de rotation horaire et antihoraire.
La vanne by-pass ne peut être activée et désactivée (par l'électrovanne 24 ou 12 VDC) que lorsque le système est déchargé (pression de service inférieure à 20 bar).
Afin d'assurer un flux de refroidissement à travers le circuit hydraulique, le raccord d'huile de fuite doit être raccordé au BPV-F2 et acheminé directement vers le réservoir.
Avant d'installer le raccord d'aspiration, les deux raccords de pression doivent être vissés (couple de serrage 50 Nm).

Caractéristiques du produit

• Convient pour : F2 - 42/42, 53/53, 55/28, 70/35, 70/70
• Pression de service max. (MPa) : 350
• Tension magnétique (V) : 24
• Puissance (Watt) : 14
