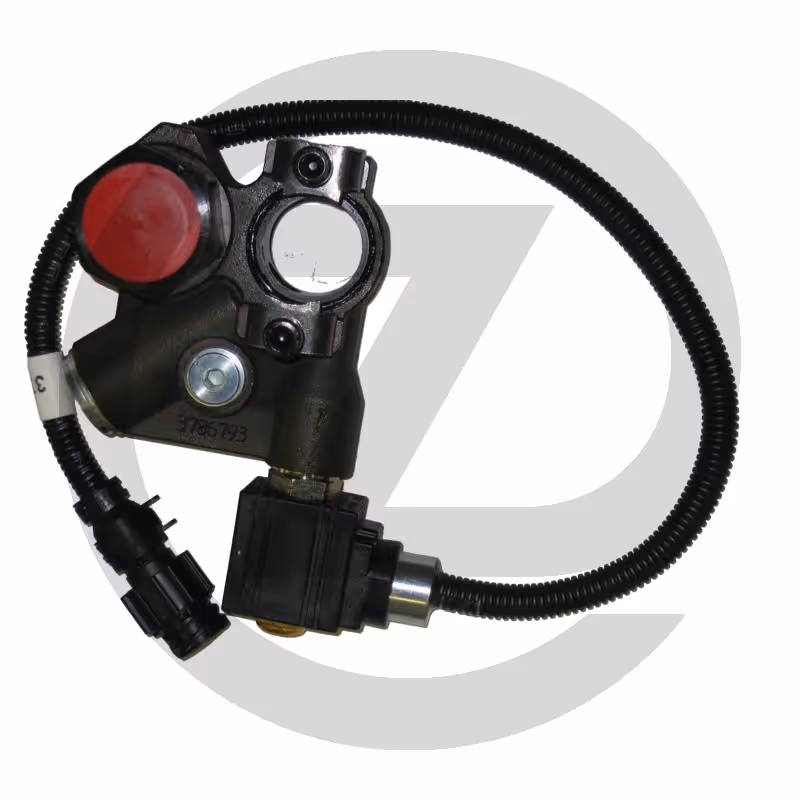

Vanne by-pass BPV-F1-81-101 24 VDC arrêt d'urgence AGZ000786997

Soupape Bypass
CFAP - BPV-F1
La soupape de dérivation relie les orifices d'aspiration et de refoulement de la pompe. Seule une petite quantité d'huile s'écoule à travers le système vers le réservoir.
La vanne est raccordée directement au raccord de refoulement ou d'aspiration de la pompe via un raccord 'banjo' ou une douille entretoise avec 2 vis Allen.
La soupape de dérivation symétrique peut être tournée à 180°, ce qui permet d'éviter les collisions avec les pièces du châssis.
La vanne ne peut être activée ou désactivée (via l'électrovanne) que lorsque le système est déchargé. Elle fonctionne à centre ouvert et fournit une faible chute de pression à faible débit.
Afin d'assurer un flux de refroidissement à travers le circuit hydraulique, le raccord d'huile de fuite doit être raccordé au BPV-F1 et acheminé directement vers le réservoir. Avant d'installer le raccord d'aspiration, les deux raccords de pression doivent être vissés (couple de serrage 50 Nm).

Caractéristiques du produit

• Convient pour : F1-81-101
• Pression de service max. (MPa) : 350
• Tension magnétique (V) : 24
• Puissance (Watt) : 14
