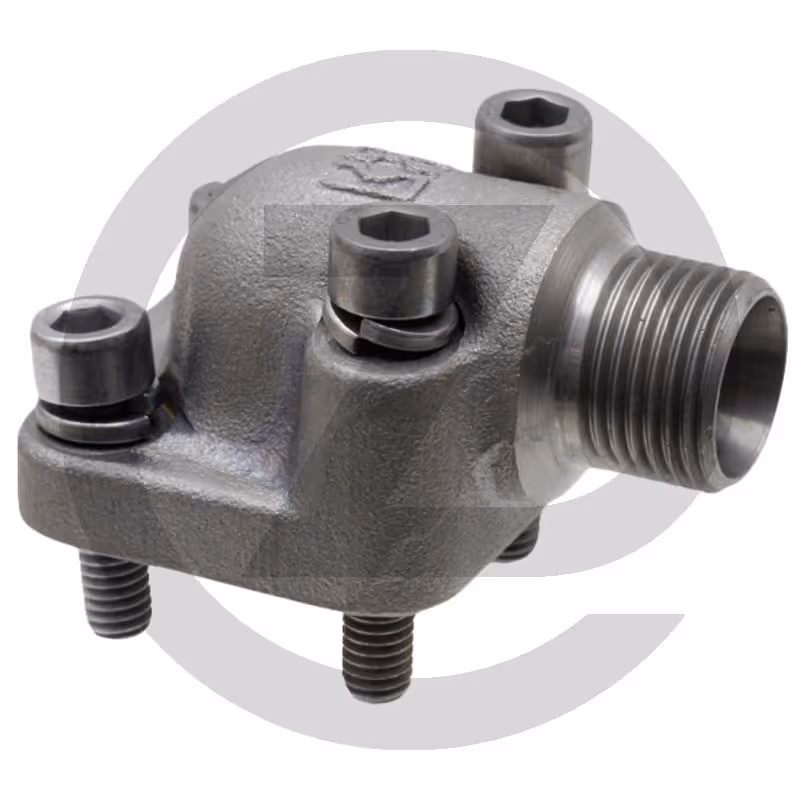

Bride de raccordement LK35-10L AGZ000783539

Bride 4 trous 90° avec cône 24°
(Enligt ISO 8434-1 / DIN 2353)
Matériau : S355J0 ou équivalent
Surface : zinc/nickel
Remarque: vis métriques 8.8 incluses, joint torique en NBR (Buna-N®) (emballés par jeu)

Caractéristiques du produit

• D (mm) : 39
• T métrique (mm) : M16 x 1,5
• Ø k (mm) : 6,4
• PN (bar) : 315
• Vis : 2x M6 x 22 - 2x M6 x 35
• Ø B (mm) : 10 L
• Ø entraxe (mm) : 35
• G (mm) : 39
• P (mm) : 16,5
• Q (mm) : 37,5
• Joint torique : 20x2,5
• F (mm) : 57
• Ø A (mm) : 14
