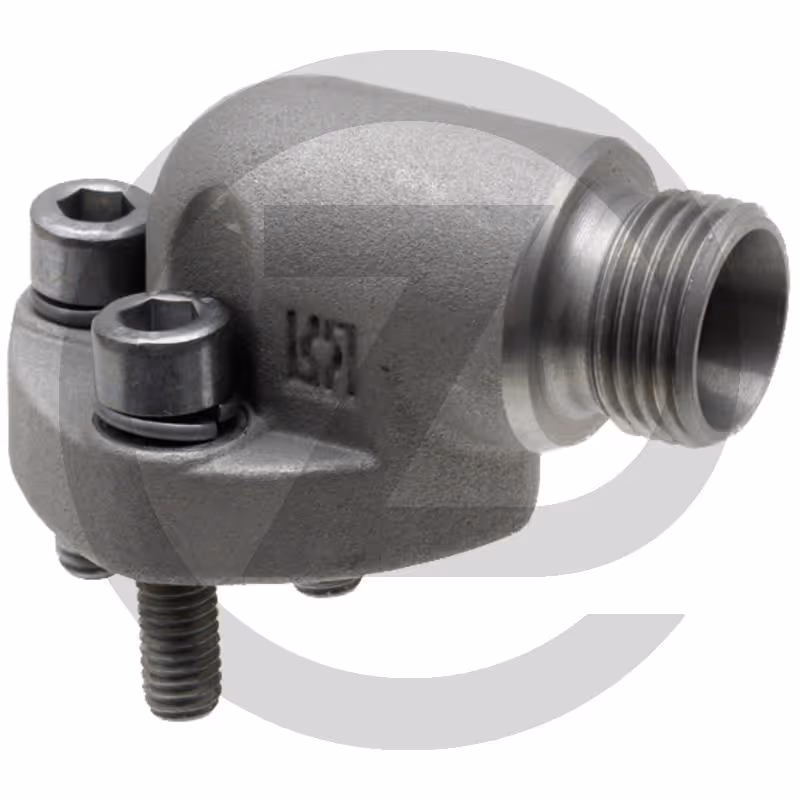

Bride de raccordement LK30-L15 AGZ000783526

Bride 3 trous 90° avec cône 24°
(Enligt ISO 8434-1 / DIN 2353)
Matière : S355J0 ou équivalent
Surface : zinc/nickel
Info : vis métriques 8.8 incluses, joint torique en NBR (Buna-N®) (emballés par jeu)

Caractéristiques du produit

• G (mm) : 42,5
• D (mm) : 9,5
• Vis (mm) : 3x M6 x 25
• Q (mm) : 37
• F (mm) : 58
• Joint torique : 16 x 2,5
• Ø entraxe (mm) : 30
• Ø A (mm) : 12,5
• Ø k (mm) : 6,4
• Ø B (mm) : 15L
• P (mm) : 19
• T métrique (mm) : M22 x 1,5
• PN (bar) : 250
