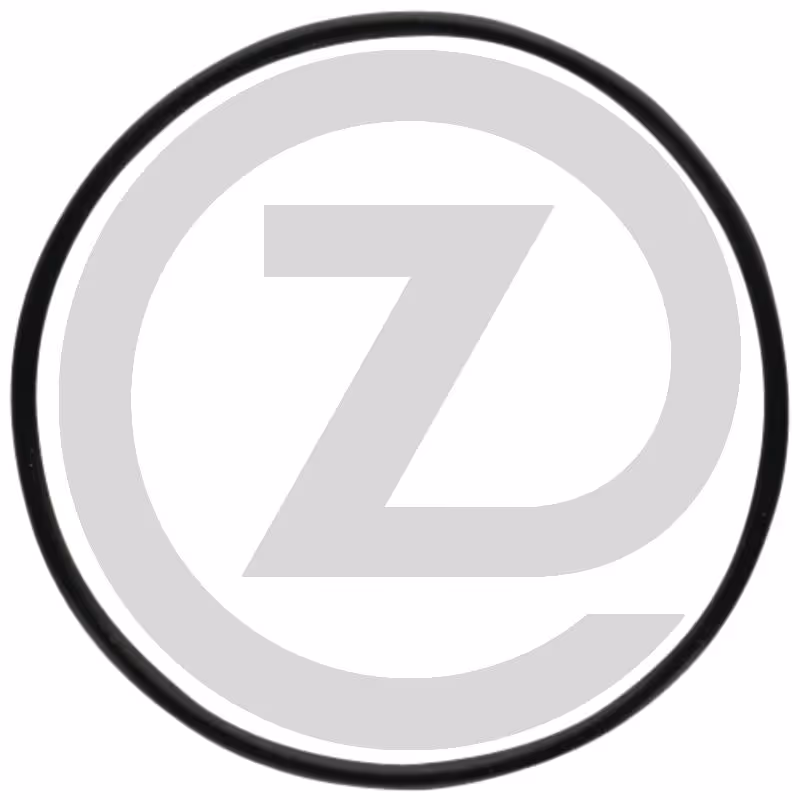

Joint torique AGZ000771917

Joint torique 70 Shore
Description du produit
Les joints toriques sont des joints circulaires avec une section circulaire qui sont fabriqués à partir de matériaux élastomères dans des moules par vulcanisation. Le joint torique obtient son effet d'étanchéité par la déformation de la section après le montage et la compression dans l'espace de montage. Le joint torique peut être pressé radialement ou axialement dans l'espace d'installation. En état de fonctionnement, la pression du fluide renforce la fonction d'étanchéité, car le matériau élastomère se comporte comme un fluide incompressible sous pression.

Avantages
Les joints toriques sont principalement utilisés pour assurer l'étanchéité de pièces de machines et d'installations au repos (application statique) contre les fluides liquides et gazeux, par exemple les joints de bride et de couvercle, les raccords de tuyaux et la culasse et le fond des vérins hydrauliques. Dans certaines conditions, les joints toriques peuvent également être utilisés pour des mouvements de vis alternatifs, rotatifs et superposés (application dynamique). Il est possible d'étancher des pressions allant jusqu'à 1000 bar.

Espaces de montage
Les espaces de montage (rainures) des joints toriques doivent, si possible, être percés à angle droit et doivent être soigneusement usinés. Les bavures, les rayures et les entailles doivent être évitées. Les dimensions pour la profondeur et la largeur de rainure nécessaires dépendent de l'application et de l'épaisseur de la corde.

Propriétés des matériaux
Bonne résistance chimique aux huiles et graisses minérales, aux huiles hydrauliques (H, HL, HLP), aux fluides sous pression difficilement inflammables HFA, HFB et HFC jusqu'à env. +50°C et à l'eau jusqu'à +80°C max

Caractéristiques du produit

• Dureté (Shore) : 70
• Mécanique : non
• Plage de température (°C) : -30 à +100
• Ø int. (mm) : 72
• Épaisseur cordon d2 (mm) : 3
• Matériau : caoutchouc nitrile (NBR)

Conditionnement : 10 pièces
