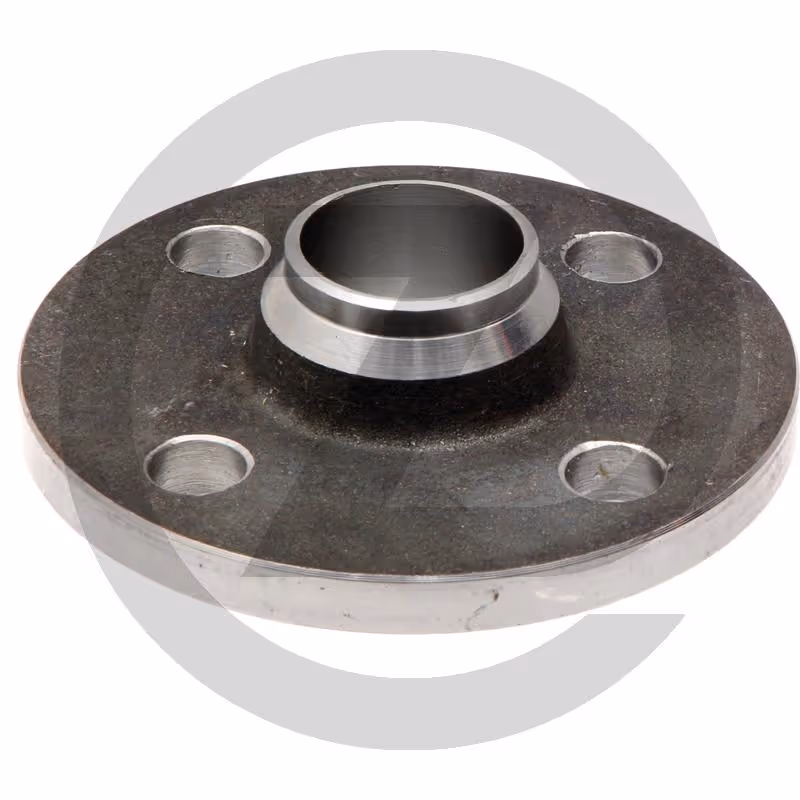

Bride, à souder AGZ000786164

Bride à souder (en acier) PN16, DIN 2633
Bride DIN x soudage bout-à-bout

Caractéristiques du produit

• h2 (mm) : 16
• d1 (mm) : 219,1
• d2 (mm) : 22
• d3 (mm) : 235
• Ø nominal DN : 200
• S (mm) : 5,9
• Nbr de trous : 12
• D (mm) : 340
• h1 (mm) : 62
• f (mm) : 3
• d4 (mm) : 268
• K (mm) : 295
• R (mm) : 10
• b (mm) : 24
