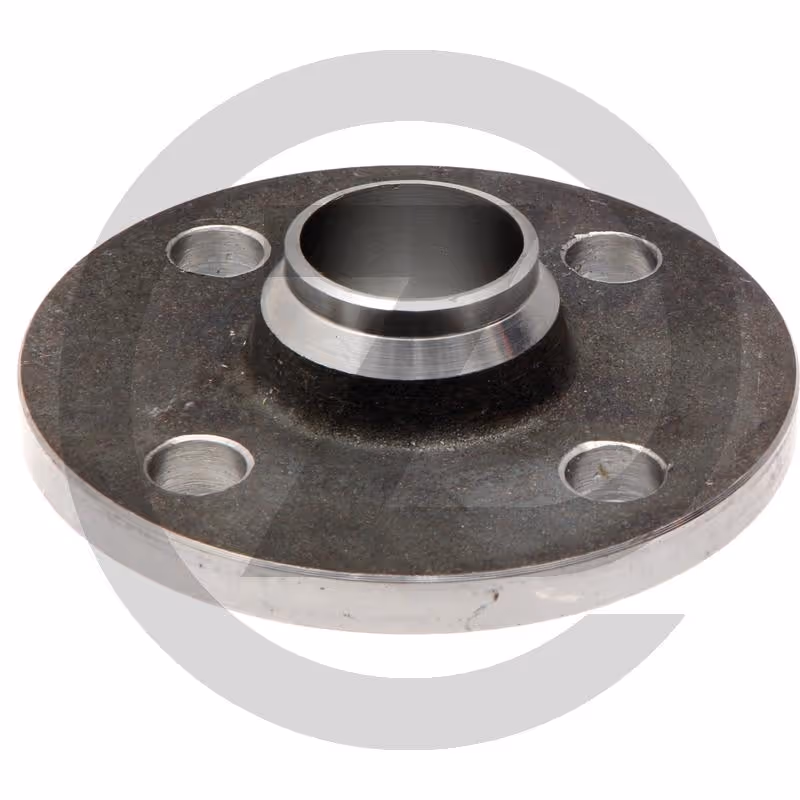

Bride, à souder AGZ000786156

Bride à souder (en acier) PN16, DIN 2633
Bride DIN x soudage bout-à-bout

Caractéristiques du produit

• R (mm) : 4
• Nbr de trous : 4
• d1 (mm) : 33,7
• d4 (mm) : 68
• K (mm) : 85
• b (mm) : 16
• d2 (mm) : 14
• h1 (mm) : 38
• Ø nominal DN : 25
• S (mm) : 2,6
• h2 (mm) : 6
• f (mm) : 2
• D (mm) : 115
• d3 (mm) : 45
