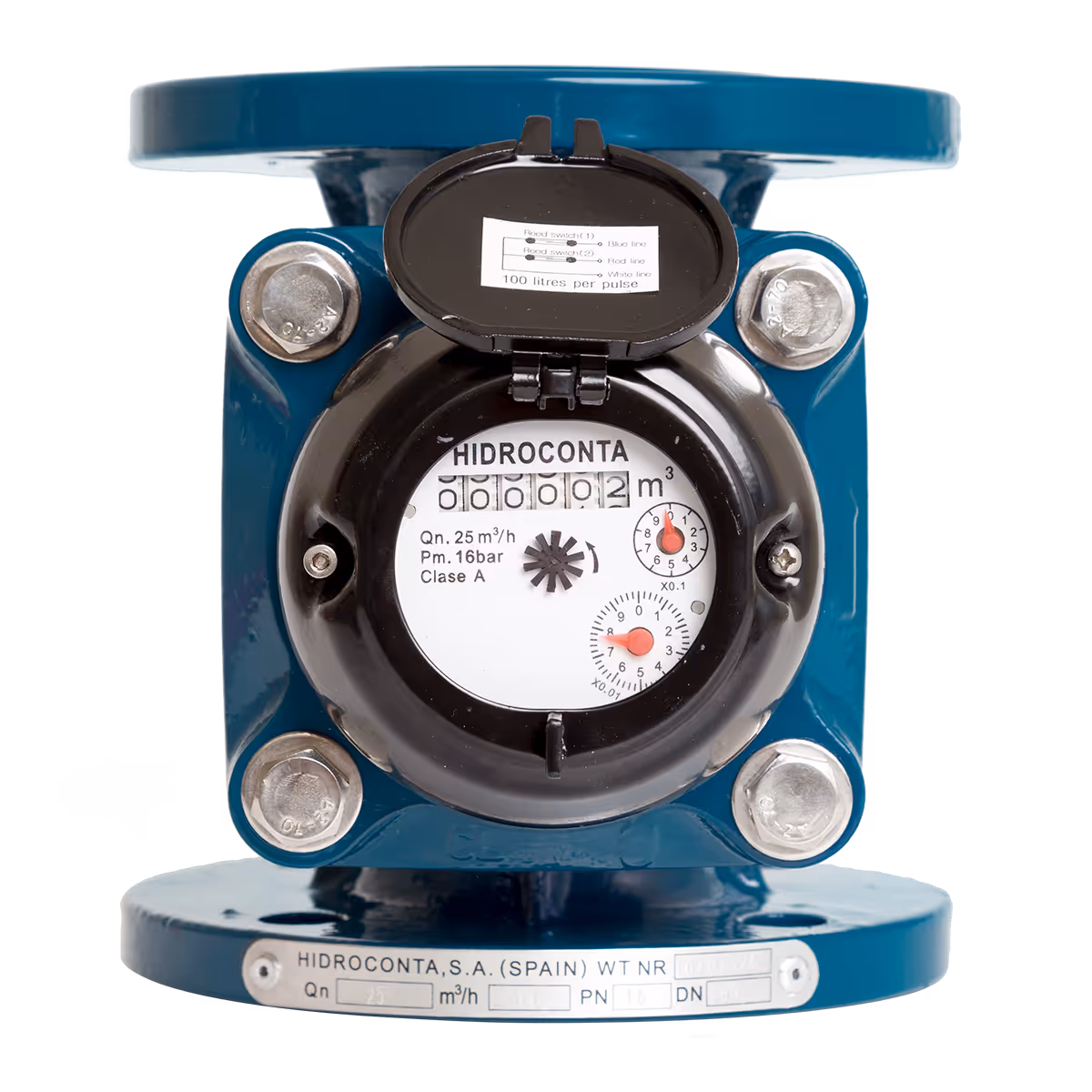

Compteur à hélice tangentielle DN65 4 trous 140 mm Hydroconta Hidrotangencial 65

Compteur à turbine tangentielle.

Le compteur HIDROTANGENCIAL est préparé pour la pose d’un émetteur à impulsions. Classe métrologique A.

La gamme de compteurs HIDROTANGENCIAL offre des diamètres de DN 50 à DN 300.



Spécifications

• Hélice tangentielle et mécanisme amovible.
  • Le compteur d’eau Hidrotangencial d’Hidroconta se caractérise par la position tangentielle du corps de l’hélice permettant aux solides en suspension contenus dans l’eau de traverser le compteur d’eau sans l’obstruer. De plus, il dispose d’un mécanisme amovible pour faciliter sa maintenance.
• Classe A – Installation horizontale.
  • Pour un fonctionnement correct du compteur d’eau Hidrotangencial, celui-ci doit être placé en position horizontale. Une flèche indique le débit correct de l’eau, sur le corps du compteur d’eau.
• Faibles pertes de pression.
  • L’hélice est placée de façon à ce que le frottement de l’eau soit moins important à l’intérieur du compteur, ce qui entraîne une perte de pression de l’eau moins importante à la sortie du compteur.
• Cadran permettant une lecture aisée.
  • Le cadran du compteur de type tangentiel d’Hidroconta dispose d’une transmission magnétique. La sphère de totalisation où se trouve le cadran de lecture directe est étanche et assemblée sous vide, elle reste donc sèche à tout moment.
• Revêtement de protection.
  • Le compteur d’eau Hidrotangencial comprend un revêtement de protection contre les chocs et les dommages.

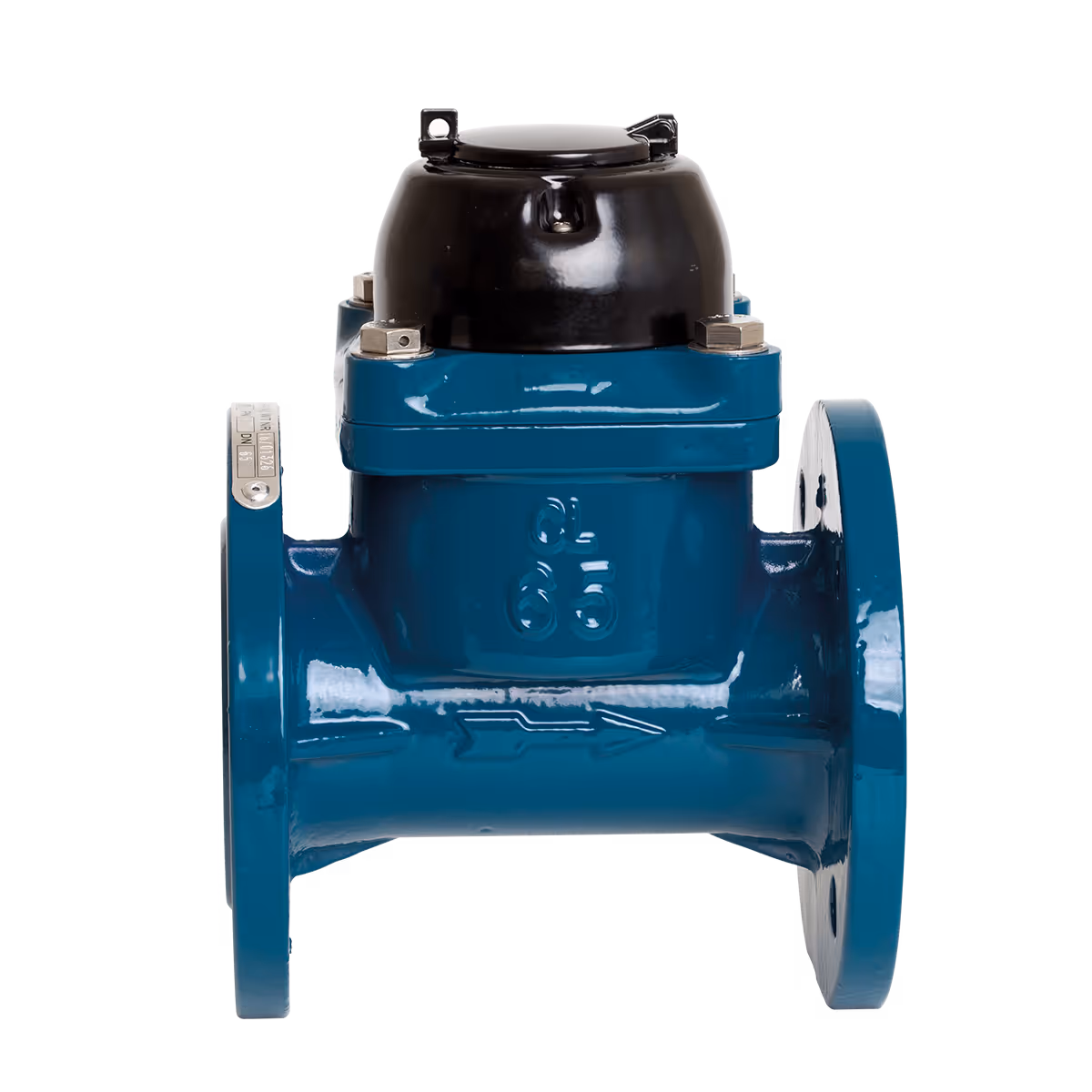

• Corps en fonte.
  • Le corps du compteur d’eau, en fonte, offre une grande résistance à l’usure due à une utilisation continue. Le fonctionnement du compteur Hidrotangencial se base sur une turbine, ou hélice, située dans la partie supérieure du tuyau de mesure. La rotation de l’hélice, par transmission magnétique, passe à travers l’axe et l’engrenage jusqu’à la tête, qui accumule dans son totalisateur le volume d’eau ayant circulé dans le compteur.
  • La turbine étant située dans la partie supérieure du compteur, les particules solides peuvent passer sans l’obstruer. Il n’y a pas d’obstacle dans le tuyau de mesure, les pertes de charge sont donc très faibles. Grâce à un mécanisme totalement indépendant et protégé contre les champs magnétiques, le compteur Hidrotangencial permet une maintenance plus facile, sans avoir à l’extraire de l’installation, ainsi qu’une plus grande durabilité et sécurité contre les fraudes. Le système sur lequel se base le compteur Hidrotangencial permet de fournir un haut débit avec une perte de charge la plus petite possible.



Caractéristiques:

• Compteur Hidrotangencial à hélice tangentielle pour eau froide
• Idéal pour grands volumes dans le secteur de l’irrigation
• DN : 65
• Horlogerie étanche (IP 68) qui élimine totalement le risque de formation de condensation
• Peut être équipé avec module de communication radio ou filaire
• Erreur de mesure : 2% (dans la plage mini /maxi)
• Débit mini m3/h : 2.52
• Débit max m3/h : 78
• Pression maxi : 16 bars



Dimensions:

• Diamètre nominal: 65 mm (2.5 pouces)
• Longueur L: 200 mm
• Hauteur H: 268 mm

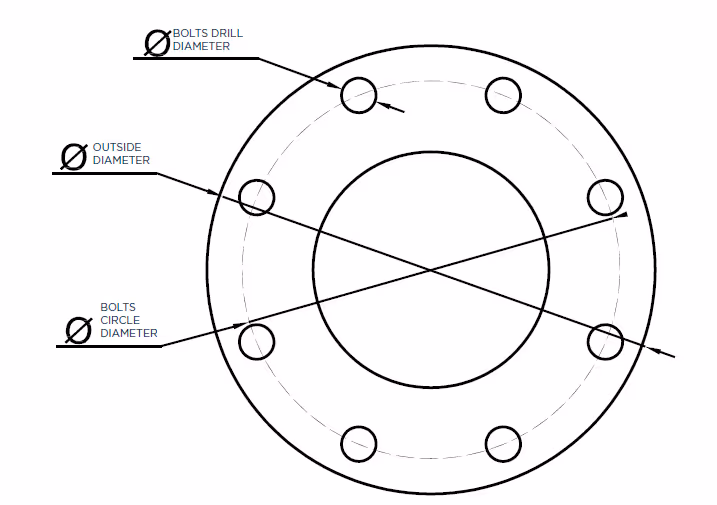

• Diamètre de bride extérieur B: 185 mm
• Entraxe de fixation: 145 mm
• Alésage des trous: 18 mm
