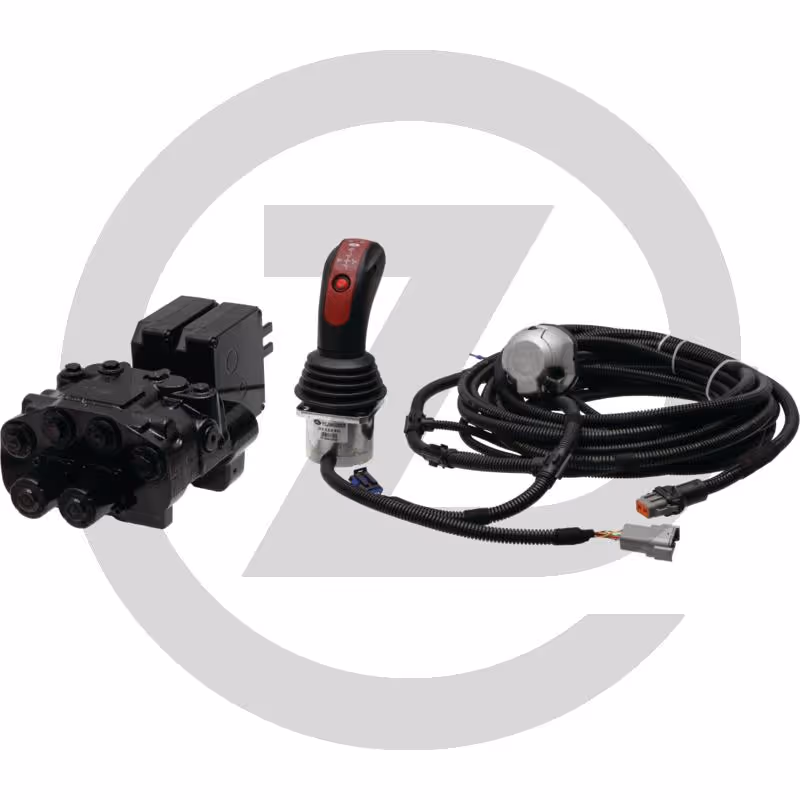

Walvoil & BLB Chargeur frontal électronique, système OC AGZ000787774

Série DLM - Solution mécatronique pour chargeurs frontaux
Dans la plupart des cas, les vannes de régulation sont actionnées par des câbles de commande ou des éléments auxiliaires électromagnétiques.
La solution mécatronique de Walvoil représente une alternative qui est déjà utilisée depuis de nombreuses années pour l'équipement d'origine par des fabricants mondiaux d'automobiles et de véhicules tout-terrains. La base de cette solution est un servomoteur électronique équipé d'un bus CAN.

Les avantages de cette solution sont :
• livré complet et facile à assembler
• commande pratique de la vanne par un joystick
• commande intégrée de la position flottante et des fonctions auxiliaires
• faible fuite
1. Fonction de vanne de régulation
Tiroir : 2x double effet, 1x avec position flottante
Débit moyen : 80 l/min
Pression de service : 250 bar
Pression de retour max. (au raccord T) : 10 bar
Fuites internes : 3 cm³/min
Plage de travail : 15 mm²/s - 75 mm²/s
Viscosité min. : 12 mm²/s
Viscosité max. : 400 mm²/s
2. Bus CAN

2.Konsole
Tension d'alimentation : 8 V - 16 V DC
Bus CAN : CAN 2,0B
Indice de protection : IP65
Température de service : - 30°C à + 85°C
Compatibilité électromagnétique (EMC) selon ISO 14982
Interrupteur (P0) avec verrouillage pour la mise en marche et l'arrêt du levier de commande.
Activation de la position flottante via l'interrupteur (P8) et la position du levier en "Y1". Deux autres interrupteurs (P6, P7) avec ressort de rappel sont librement disponibles (max. 6 A).
L'ensemble du système doit être allumé et éteint via un interrupteur externe, généralement la serrure de contact.

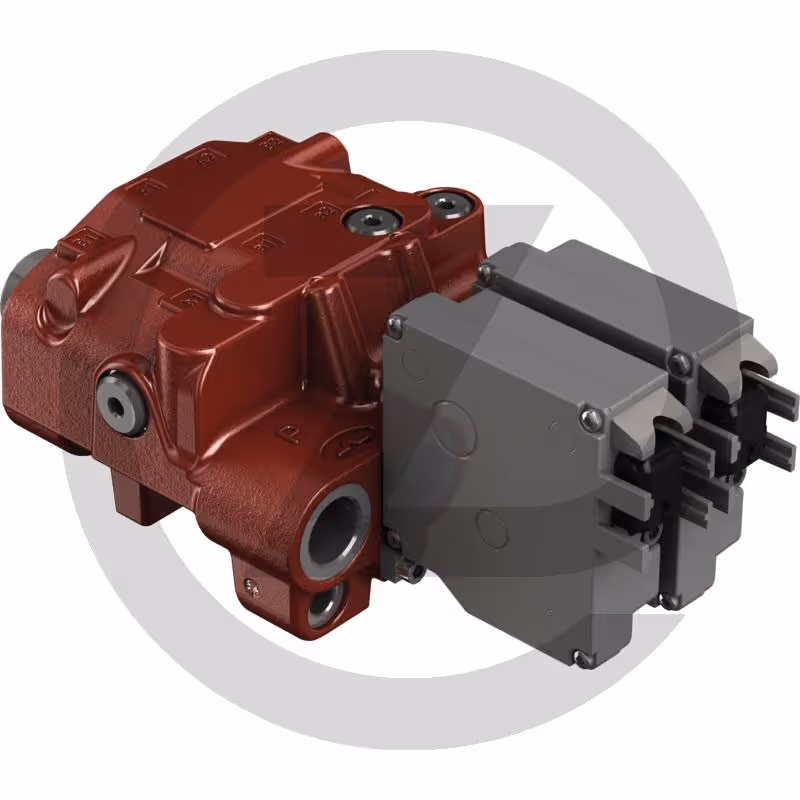

3. Module mécatronique EME
Tension d'alimentation : 9 V - 16 V DC
Indice de protection : IP67
Température de service : - 25°C à + 85°C
Course : +/- 12mm

Compatibilité électromagnétique (CEM) selon ISO 14982
Bus CAN : CAN 2,0B

Caractéristiques du produit

• PN (bar) : 250
• Fonction tiroir : 2x double effet, 1x avec position flottante
• Débit nominal (l/min) : 80
• Caractéristiques : système ouvert avec continuation de la pression
