Kit distributeur double effet Massey Ferguson série 100 et 200 AGZ000730750

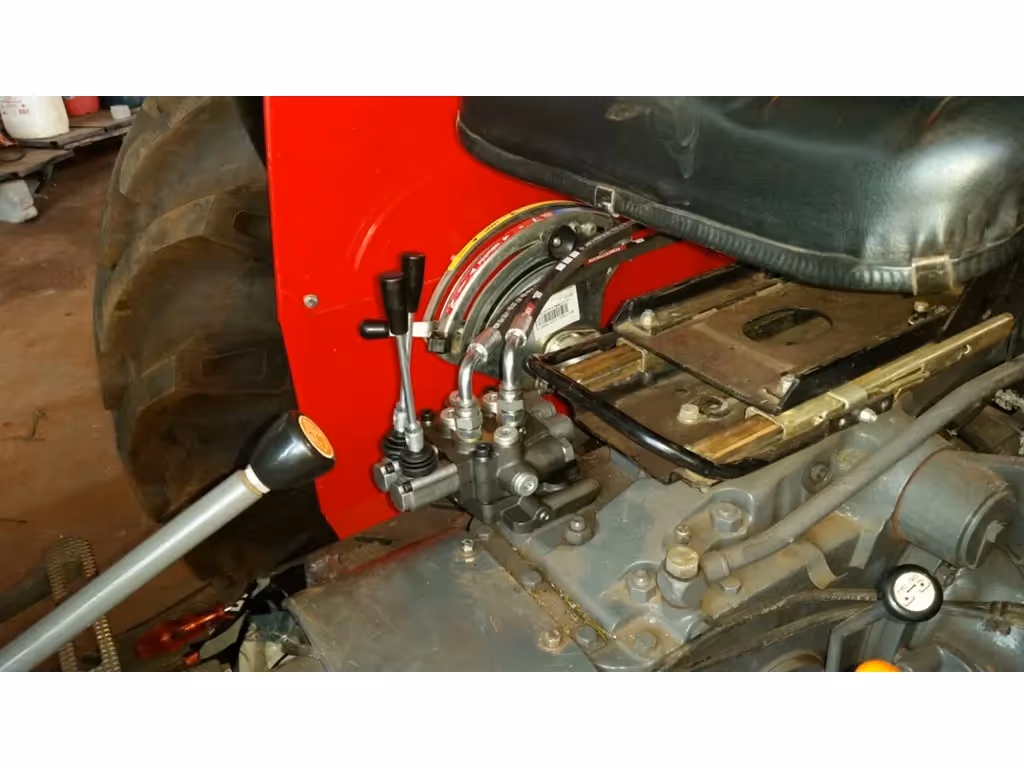

Cette vanne est une commande directionnelle spéciale pour les tracteurs Massey Ferguson série 100 et 200. Elle est montée directement sur le capot de relevage et permet de commuter entre le système hydraulique externe et interne du tracteur.

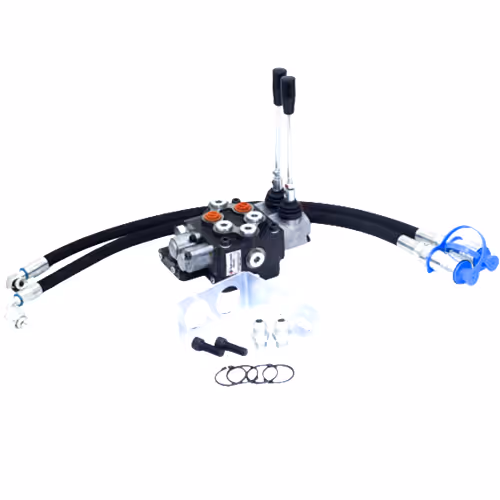

Composition:

• Distributeur P510
• 2 Flexibles hydraulique avec raccord Push Pull Femelle 1/2''
•  2 Raccords M/M
• Support de coupleur



Soupape de commande spéciale Massey Ferguson P510

• Vanne de commande directionnelle spéciale pour tracteurs Massey Ferguson
• Cette vanne est assemblée directement sur le couvercle de levage
• Ports de travail : G 3/8 ”
• Double effet



Poignée 1 : Les ports sont bouchés, la commande de la bobine est une commande à détente. Cette poignée est utilisée pour basculer entre l'hydraulique externe et interne.

Poignée 2 : Raccords de travail G 3/8″. La commande du tiroir est à ressort et double effet. Cette poignée permet de commander le système hydraulique externe (outil/accessoire du tracteur).



Instructions de montage du P510

• Retirez les 2 boulons fixant le bouchon sur le couvercle de l'élévateur hydraulique. Retirez le bouchon et détachez-le du tube vertical. Assurez-vous que le tube vertical n'est pas délogé de son siège dans la pompe hydraulique
• Retirez les 3 boulons fixant la vanne à la plaque de base de la vanne de sélection/régulation P510 (dessus de la vanne de régulation P510). Séparez la vanne et la plaque de base.
• Insérez le tube vertical dans l’orifice d’entrée de la plaque de base P510
• Montez la plaque de base P510 sur le couvercle de l'ascenseur, en vous assurant que le tube vertical est correctement situé dans son siège sur la pompe hydraulique.
• Fixez la plaque de base au couvercle de l’ascenseur.
• Fixez la vanne de régulation P510 à la plaque de base à l’aide des trois boulons retirés précédemment.



Avantage de la vanne P510

• L’huile revient du P510 directement dans la tête de levage hydraulique.
• Pour une application à double effet, seuls 2 tuyaux et raccords sont nécessaires.
• Pour les applications à simple effet, bobine à simple effet montée et un seul tuyau nécessaire.
