MARCHESINI Diviseur 50/50 3/8'' BSP (20 L/mn Débit) AGZ000853848

UTILISATION ET FONCTIONNEMENT
Ces vannes sont utilisées lorsque deux cylindres égaux, non accouplés mécaniquement, alimentés par la même pompe et commandés par une seule vanne, doivent se déplacer simultanément en extension et en rétraction.
MATÉRIAUX ET CARACTÉRISTIQUES
Corps : acier zingué.
Pièces internes : acier trempé et poli.
Joints : BUNA N standard.
Maintien de la charge : diamètres adaptés, fuites minimales. Résistance à l’erreur de course du cylindre de ± 3 % du flux maximal. Toutes les erreurs de synchronisation sont compensées en fin de course.

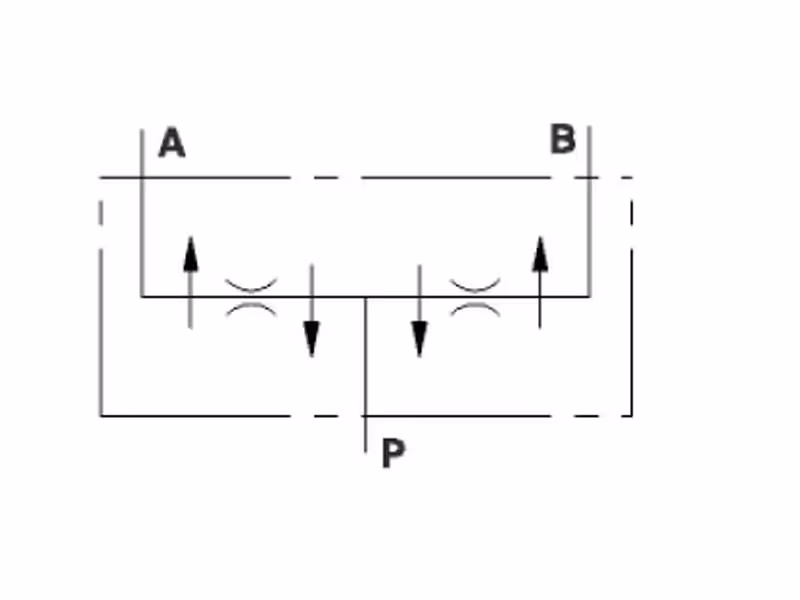

RACCORDEMENTS
Raccorder P au flux de l’alimentation et A et B aux cylindres.

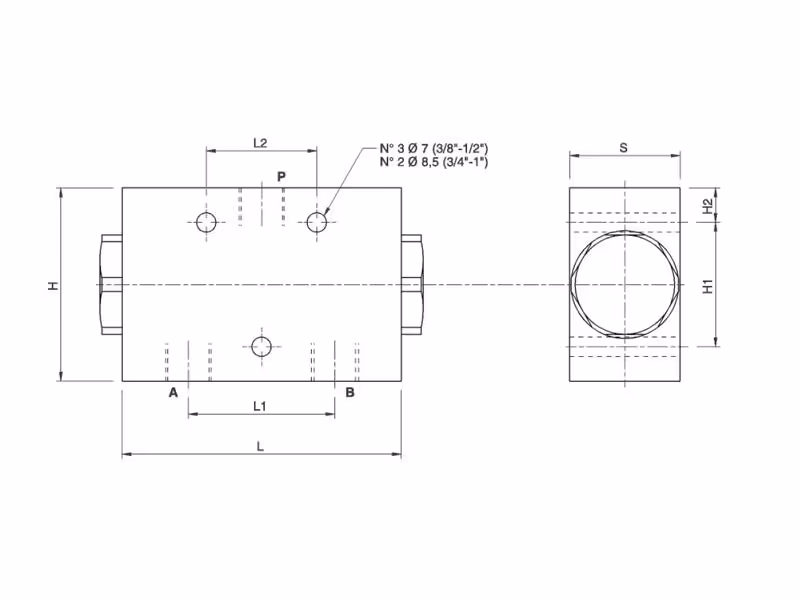

Caractéristiques du produit

• Débit maximum (L/min) : 20
• H1 (mm) : 45
• H2 (mm) : 12.5
• H mm : 70
• L1 (mm) : 53
• L2 (mm) : 40
• L mm : 117
• Marque : MARCHESINI
• Pression maximale d'utilisation (bar) : 210
• Référence : V1023
• S (mm) : 40
• Type de filetage : BSP
• Type : DFL
• Ø Filetage : 3/8
