Pièces Moissonneuse CLAAS LEXION 450 TT

Producteur Allemand de matériels et machines agri, c'est August Claas qui fonda son entreprise éponyme en 1913.

Depuis son origine au début des années 1900, l'allemand Claas a su développer des moissonneuses batteuses toujours plus performantes, économiques et productives.

Le leitmotiv Claas est : « innover et améliorer sans cesse les solutions éprouvées ».

En France, Claas est connu pour avoir racheté la branche agricole de Renault pour devenir un leader mondial dans la mise sur le marché de moissonneuses batteuses. En France, Claas dispose d'usines basées au Mans dans la Sarthe..

Les organes de coupe de la moissonneuse Claas lexion-450TerraTrac

Plusieurs pièces viennent constituer les organes de coupe :

• Les déflecteurs en tôle : présents de chaque côté des accessoires de coupe. Le rôle des déflecteurs sur une lexion-450TerraTrac est de délimiter la largeur de produits récoltés.
• Le cylindre horizontal : appelé rabatteur comporte des dents verticales disposées sur plusieurs rangées. Ce rabatteur va emmener les tiges et épis via une vis sans fin vers la barre de coupe. Il est réglable hydrauliquement en hauteur et en avancement. En cas de mauvais réglages, Avant l'entrée dans la barre de coupe, les épis risquent de s'aigrainer et ainsi diminuer la quantité de matière récoltée.
• La barre de coupe : visible sur l'ensemble des moissonneuses Claas lexion-450TerraTrac, elle dispose de sections de rivées posées sur une barre en mouvement permanent horizontal assurant ainsi la coupe des tiges. Pour que la coupe soit propre et efficace, les sections doivent être positionnées sur des contre-plaques avec un minimum de jeu. Afin de réduire le nombre d'affûtage des sections de coupe sur un modèle lexion-450TerraTrac, les pièces de coupe sont striées.
• La vis sans fin : dont le rôle est de ramener au centre de la barre la récolte pour ensuite l'envoyer vers le convoyeur.
• Le convoyeur : disposant de barrettes dites transversales, il sert à acheminer vers le batteur le grain.

A noter qu'il est possible de régler la hauteur de coupe sur la moissonneuse Claas lexion-450TerraTrac grâce à ses deux verrins à simple effet. Ces vérins sont équipés de ressorts amortisseurs qui, après un réglage, déterminent la force d'appui au sol de la coupe.

Moissonneuse Claas lexion-450TerraTrac : les organes de battage

Les moissonneuses batteuses lexion-450TerraTrac sont équipées d'un ensemble batteur & contre-batteur. On compare un batteur à une sorte de cylindre constitué de plusieurs flasques supportant chacune entre 6 et 8 barrettes striées. Le diamètre de ces battes est d'environ 600 mm et leurs longueurs sont adaptées au débit de la machine. La vitesse de battage est réglable entre 400 et 1200 tours minute.

L'action des batteurs et contre-batteurs permet le frictionnement et l'entrechoquement des épis entrée dans les organes de battage. Pour s'assurer que les grains traversent correctement le batteur, il faut contrôler :

• la vitesse du batteur
• l'intervalle à l'entrée entre le batteur et le contre-batteur
• l'intervalle à la sortie entre le batteur et le contre-batteur

La moissonneuse Claas lexion-450TerraTrac dispose à l'entrée du batteur d'une tôle incurvée appelée « bac à pierres » où tombe les pierres amenées par le flux de la récolte.

Moissonneuse Claas lexion-450TerraTrac : les organes de séparation

A la sortie du batteur se trouve le tire-paille dont la forme cylindrique est composée d'une tôle ondulée. Le tire-paille permet une extraction continue de l'andain qui est ensuite dirigé vers les secoueurs pour éviter tout bourrage.

Pour récupérer un maximum de grain, chaque secoueur est attaché à un vilebrequin lui même animé grâce à un mouvement alternatif. Les grains ainsi acheminés glissent vers les secoueurs pour ensuite arriver sur la table de préparation.

Suivant la version de la moissonneuse Claas lexion-450TerraTrac dont vous disposez, vous aurez à votre disposition entre 4 et 7 secoueurs. Claas a intégré sur chaque lexion-450TerraTrac une tôle inclinée sous les secoueurs pour récupérer les derniers grains avant qu'ils ne finissent sur votre terre.

Les organes de nettoyage de la moissonneuse Claas lexion-450TerraTrac

Le nettoyage consiste à récupérer les grains provenant du contre-batteur et des secoueurs. Il consiste, via une tôle ondulée transversale, d'amener le grain au dessus et à l'avant du caisson de nettoyage.

Le caisson de nettoyage sur un modèle lexion-450TerraTrac est constitué de deux grilles parallèles, fixées l'unes à l'autre, et animées d'un mouvement alternatif facilitant le passage du grain. En fonction du type de récolte fait avec votre moissonneuse Claas, il suffira de remplacer les grilles par d'autres avec des diamètres différents en fonction des grains à récolter.

La grille supérieure permet de laisser passer un maximum de grain tout en bloquant les derniers résidus comme les brindilles.

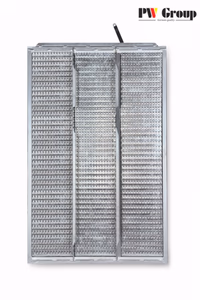

La grille située en dessous dispose d'ouvertures réduites pour ne laisser passer que le grain nettoyé et propre.

Afin d'améliorer le nettoyage, un ventilateur à palettes produit un courant d'air qui est dirigé vers les grilles pour nettoyer le grain avant, pendant et après sa chute.

Après le nettoyage, le grain va passer dans la trémie. Cette dernière permet de stocker le grain pendant la récolte.
