Comment trouver la référence d'une pièce de tondeuse autoportée ?
Résumez cet article avec :
Où puis-je trouver le numéro de série de ma tondeuse autoportée ?
La plaque constructeur du châssis se trouve, selon les modèles :
- sous le siège ou sur le support de siège ;
- sur le châssis, à l'arrière de la machine, près de l'attelage ou du bac ;
- sur le tablier avant ou sous le capot ;
- parfois sur le montant latéral du carter de coupe.
Elle indique la marque, le numéro de modèle, le numéro de série et l'année de production. Sur certaines marques, une référence distincte identifie le plateau de coupe, qui peut exister en plusieurs largeurs pour un même châssis : relevez-la aussi.
Le réflexe à prendre : photographier la plaque une fois pour toutes et garder l'image sur votre téléphone. Les plaques collées s'effacent, et les plaques rivetées se corrodent.

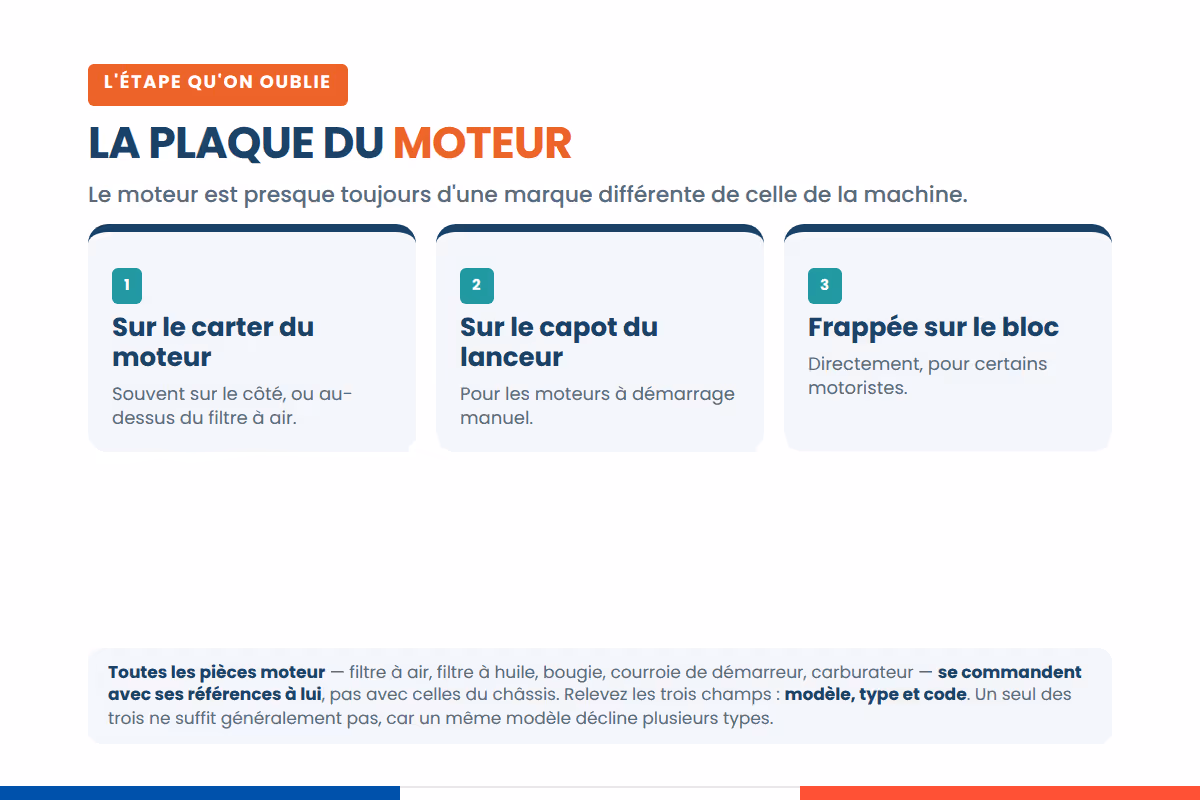

Où trouver la référence du moteur ?
C'est l'étape que l'on oublie. Le moteur est presque toujours d'une marque différente de celle de la machine, et toutes les pièces moteur — filtre à air, filtre à huile, bougie, courroie de démarreur, carburateur — se commandent avec ses références à lui, pas avec celles du châssis.
Cherchez la plaque ou l'étiquette :
- sur le carter du moteur, souvent sur le côté ou au-dessus du filtre à air ;
- sur le capot du lanceur pour les moteurs à démarrage manuel ;
- directement frappée sur le bloc pour certains motoristes.
Relevez l'ensemble des champs : modèle, type et code. Un seul de ces trois numéros ne suffit généralement pas à identifier la bonne pièce, car un même modèle décline plusieurs types.

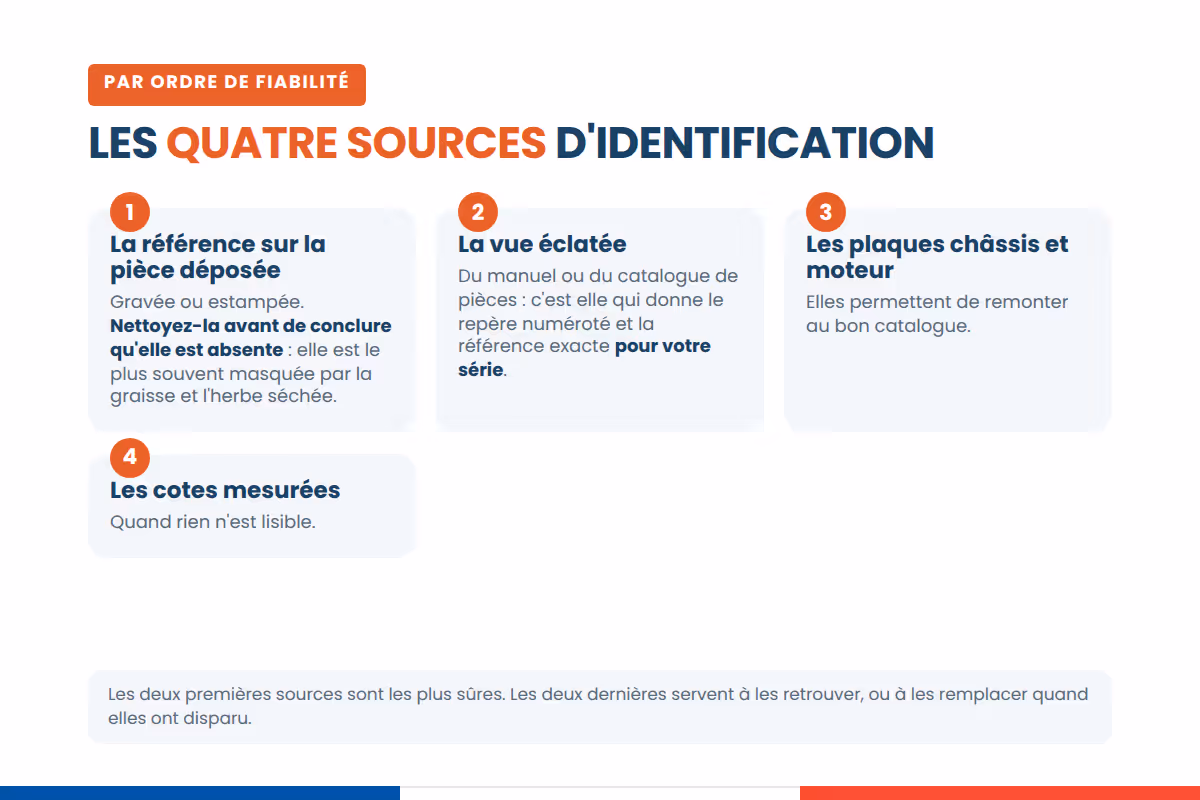

Les quatre sources d'identification, par ordre de fiabilité
- La référence gravée ou estampée sur la pièce déposée. Nettoyez-la avant de conclure qu'elle est absente : elle est le plus souvent masquée par la graisse et l'herbe séchée.
- La vue éclatée du manuel d'utilisation ou du catalogue de pièces : c'est elle qui donne le repère numéroté et la référence exacte pour votre série.
- Les plaques châssis et moteur, qui permettent de remonter au bon catalogue.
- Les cotes mesurées, quand rien n'est lisible.
Pièces détachées pour tracteur : Mesurer une lame, une courroie, un palier
Pour une lame, six cotes :
- la longueur, mesurée en diagonale d'une pointe à l'autre ;
- la largeur, au point le plus large ;
- l'épaisseur, au pied à coulisse ;
- l'alésage central : diamètre et forme (rond, étoile, encoches) ;
- le nombre et la forme des alésages extérieurs ;
- l'entraxe, de centre à centre.
Pour une courroie, c'est la longueur développée et la section (largeur et profil) qui comptent. Une courroie trop longue de quelques centimètres patine, une courroie trop courte ne se monte pas. Nos courroies de coupe et la gamme entraînement sont classées par dimensions.
Pour un palier de lame, relevez le diamètre de l'arbre, les cotes de fixation et la hauteur d'ensemble : voir les paliers de lame.

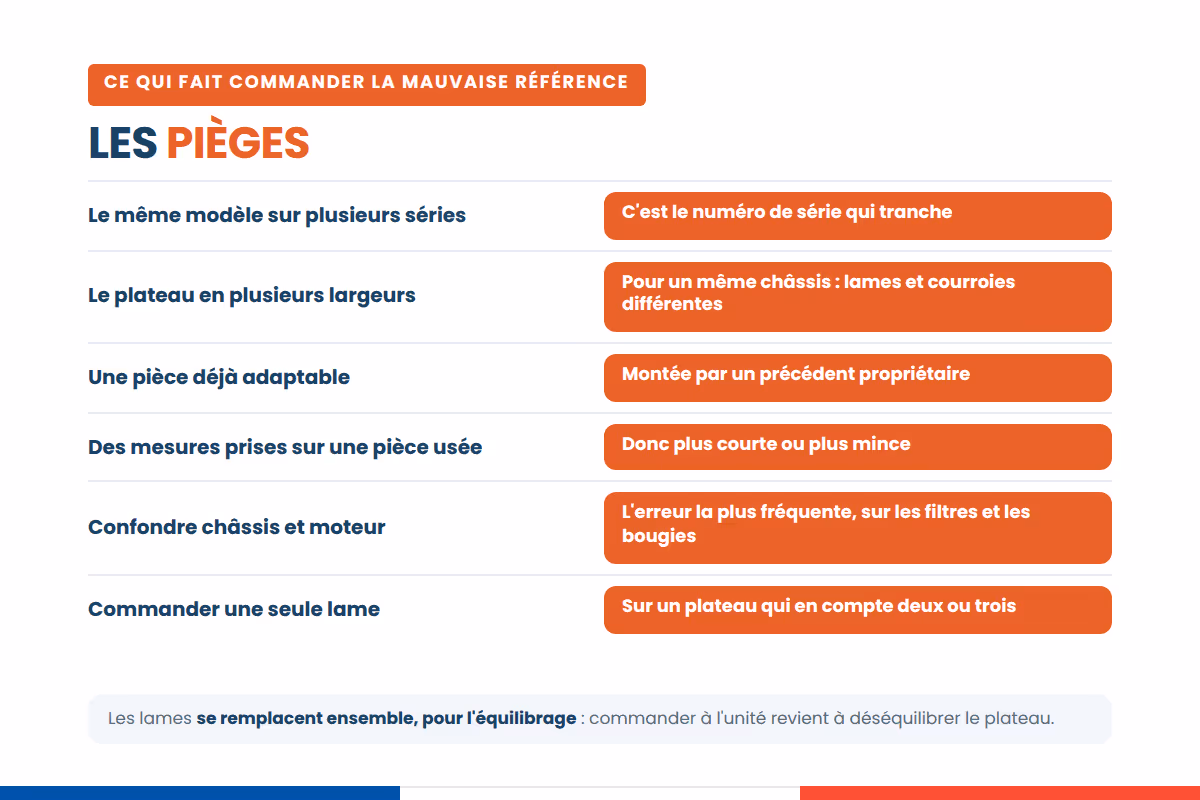

Les pièges qui font commander la mauvaise référence
- Le même modèle sur plusieurs séries. Un constructeur fait évoluer ses références sans changer le nom commercial : c'est le numéro de série qui tranche.
- Le plateau de coupe en plusieurs largeurs pour un même châssis, avec des lames et des courroies différentes.
- Une pièce déjà adaptable montée par un précédent propriétaire : sa référence n'est pas la référence d'origine.
- Des mesures prises sur une pièce usée, donc plus courte ou plus mince.
- Confondre la référence du châssis et celle du moteur — l'erreur la plus fréquente sur les filtres et les bougies.
- Commander une seule lame sur un plateau qui en compte deux ou trois : elles se remplacent ensemble, pour l'équilibrage.
Machine ancienne, marque disparue : que faire ?
Le parc de tondeuses autoportées est ancien, et de nombreuses marques ont été rachetées ou ont disparu. Deux voies restent ouvertes :
- Passer par le moteur : les grands motoristes maintiennent leurs références bien après l'arrêt de la machine.
- Passer par les cotes : lames, courroies et paliers se retrouvent par dimensions, indépendamment de la marque du châssis. C'est tout l'intérêt d'un catalogue multimarque, où une référence obsolète trouve son équivalent adaptable.

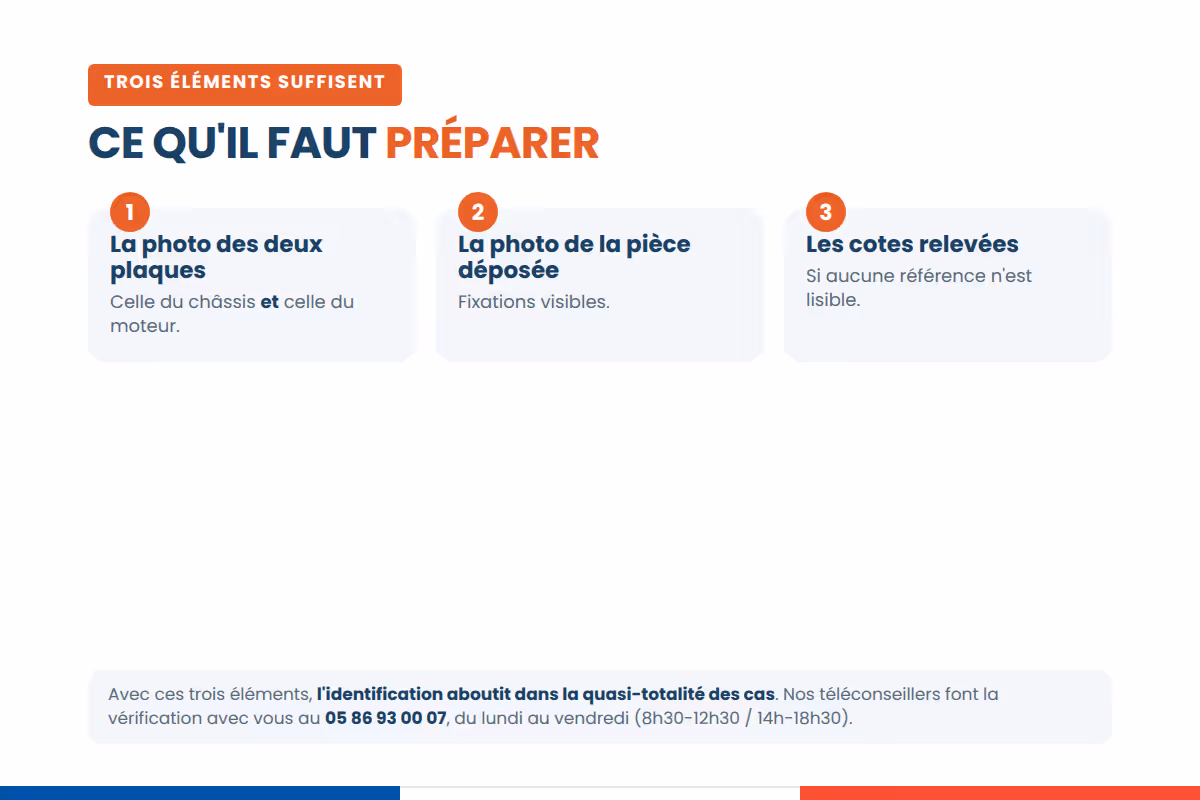

Ce qu'il faut préparer avant d'appeler
Trois éléments suffisent à identifier la quasi-totalité des pièces :
- une photo de la plaque du châssis et une photo de la plaque du moteur ;
- une photo de la pièce déposée, fixations visibles ;
- les cotes relevées si aucune référence n'est lisible.
Nos téléconseillers font cette vérification avec vous au 05 86 93 00 07, du lundi au vendredi (8h30-12h30 / 14h-18h30). Retrouvez nos pièces de tondeuse autoportée, nos lames pour autoportée, nos câbles, nos pièces électriques de tondeuse et les pièces de tondeuse Husqvarna.
Où trouver la référence de la lame d'une tondeuse ?
La référence d'une lame de tondeuse autoportée se trouve à deux endroits distincts : directement estampée sur la lame elle-même (sur le dos de la lame, côté dessus du plateau), ou dans la vue éclatée du plateau de coupe, accessible via le numéro de modèle du châssis.
Sur les marques courantes comme Alko, Cub Cadet, McCulloch ou Bernard Loisirs, la référence est gravée ou sérigraphiée sur la face supérieure de la lame. Pour les modèles Twin Cut ou à double lame, chaque lame porte sa propre référence — elles ne sont pas toujours identiques.
Sans marquage lisible, la vue éclatée du plateau reste la source la plus fiable. Elle évite les erreurs de commande fréquentes liées aux plateaux proposés en plusieurs largeurs sur un même châssis.
