Comment identifier le bon numéro de référence d'une pièce de gyrobroyeur ?

Résumez cet article avec :

Où trouver le numéro de série et la référence de ma machine ?

Le numéro de série figure sur la plaque constructeur, une plaque métallique rivetée ou collée sur le châssis. Sur un gyrobroyeur, cherchez-la dans cet ordre :

sur le bâti, à proximité de l'attelage trois points ;
sur le capot supérieur, souvent à l'avant ou sur un côté ;
sur un montant latéral du carter.

Elle porte habituellement la marque, le modèle, le numéro de série, l'année de fabrication, parfois la largeur de travail et le poids. Le réflexe à prendre : photographiez-la une fois pour toutes et gardez la photo sur votre téléphone. Une plaque devient illisible avec le temps, surtout sur un outil qui travaille dans la poussière et les projections.

Si la plaque a disparu, restent trois pistes : la facture d'achat ou le bon de livraison d'origine, le manuel d'utilisation, et les marquages parfois frappés directement sur le bâti.

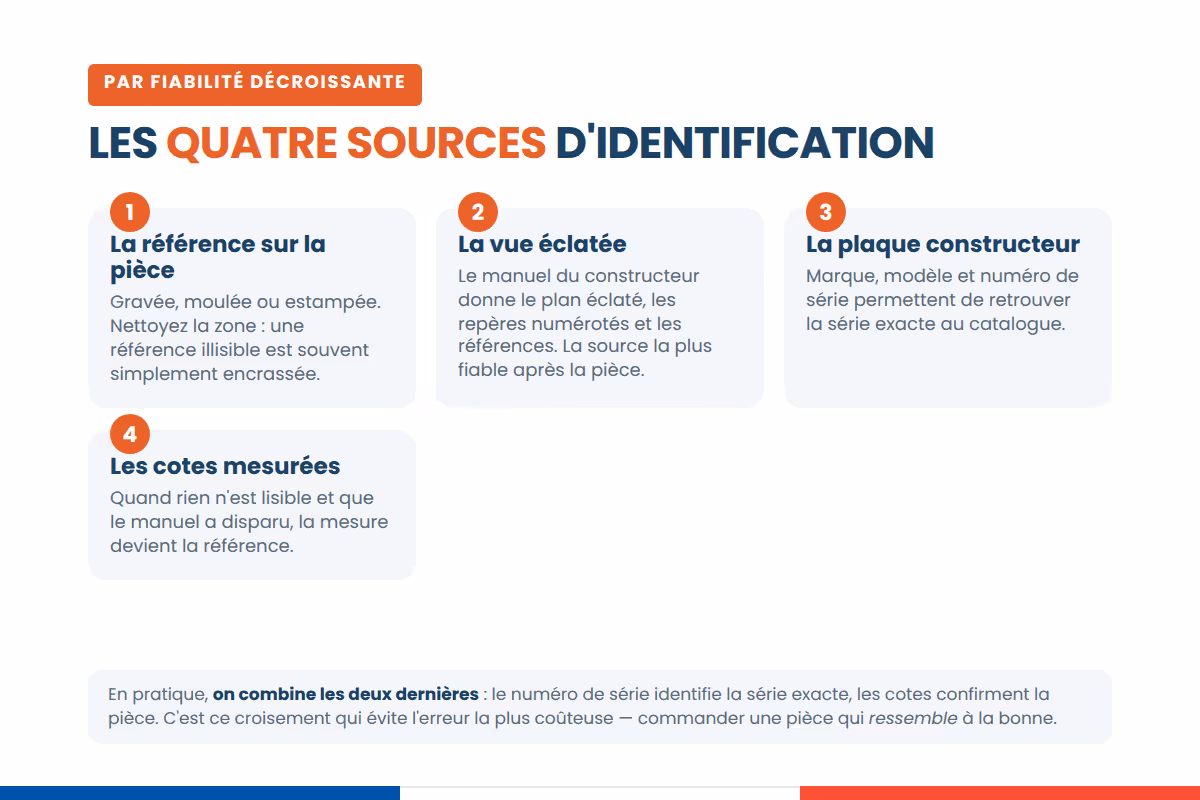

Les quatre façons d'identifier une pièce

1. La référence sur la pièce déposée. La plupart des pièces portent une référence gravée, moulée ou estampée. Nettoyez la zone : une référence illisible est souvent simplement encrassée.

2. La vue éclatée. Le manuel du constructeur contient un plan éclaté de la machine avec les repères numérotés et la liste des références correspondantes. C'est la source la plus fiable après la pièce elle-même.

3. La plaque constructeur. Marque, modèle et numéro de série permettent de retrouver la série exacte dans le catalogue de pièces — indispensable, car une même machine change de références en cours de production.

4. Les cotes mesurées. Quand rien n'est lisible et que le manuel a disparu, la mesure devient la référence. Voyons ce qu'il faut mesurer.

Identifier une lame de gyrobroyeur : les cotes qui comptent

C'est la pièce la plus souvent commandée. Cinq mesures suffisent, à prendre sur une lame déposée et nettoyée :

La longueur totale, d'une extrémité à l'autre.
La largeur de la partie travaillante.
L'épaisseur, au pied de coulisse — c'est la cote la plus souvent négligée, et elle conditionne la tenue aux chocs.
Le diamètre d'alésage du trou de fixation.
L'entraxe entre les deux trous, si la lame en comporte deux.

À cela s'ajoutent deux informations non chiffrées mais décisives : le sens de la lame (droite ou gauche, beaucoup de modèles étant orientés) et la forme du bord d'attaque (droit, relevé, à ailette).

Un conseil pratique : mesurez sur une lame usée et comparez avec la lame opposée. Si les deux ne donnent pas le même résultat, c'est l'usure que vous mesurez, pas la cote d'origine.

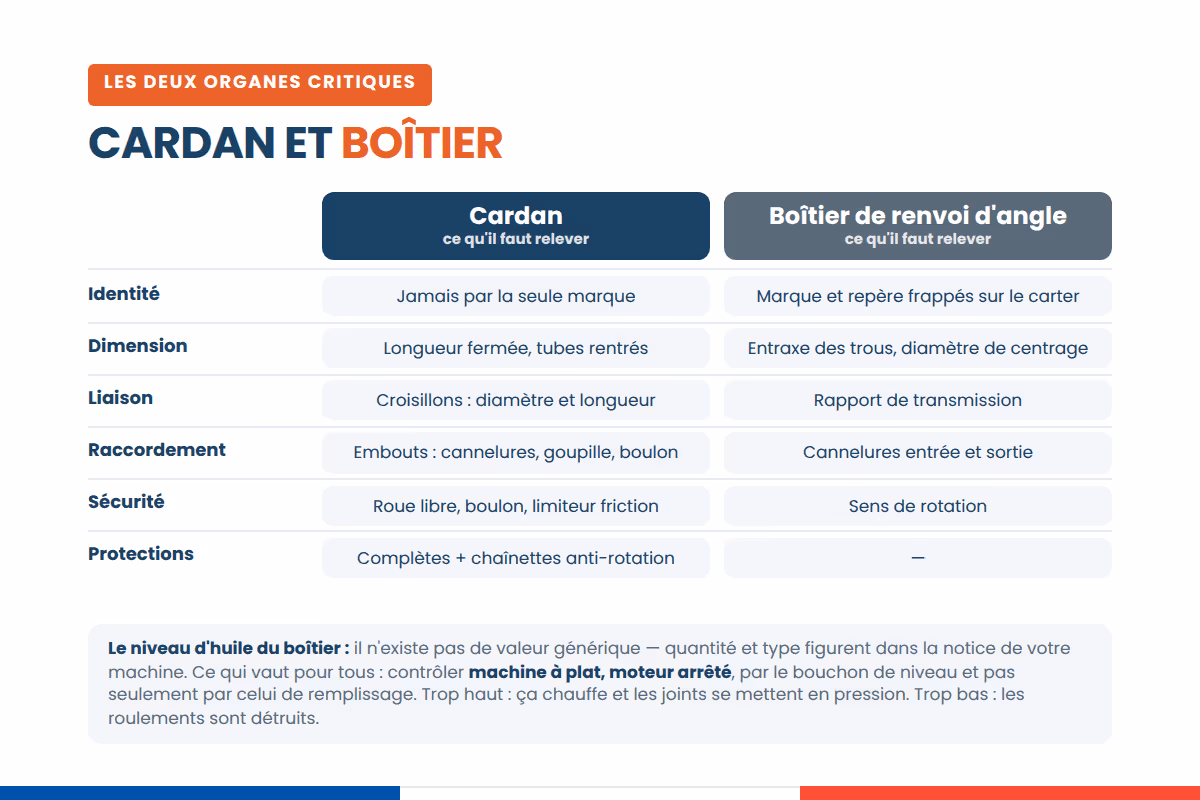

Identifier un cardan : choix et caractéristique

Un cardan ne s'identifie jamais par sa seule marque. Les informations à réunir :

La longueur fermée, mesurée d'une extrémité d'embout à l'autre, tubes rentrés au maximum.
La taille des croisillons (diamètre et longueur), souvent frappée sur le croisillon lui-même.
Le type d'embout de chaque côté : cannelures (nombre et diamètre), attelage à goupille, à boulon, à verrouillage rapide.
La présence d'un limiteur : roue libre, boulon de sécurité, limiteur à friction — un cardan avec sécurité ne se remplace pas par un cardan sans.
L'état des protections : un cardan doit être livré et utilisé avec ses protections complètes et ses chaînettes anti-rotation.

La puissance transmise conditionne le dimensionnement : un cardan sous-dimensionné casse, un cardan surdimensionné ne passe pas dans le dégagement. En cas de doute, donnez la puissance du tracteur et le modèle du broyeur à votre conseiller.

Identifier un boîtier de transmission

Le renvoi d'angle est la pièce la plus coûteuse d'un gyrobroyeur, et celle où l'erreur de référence est la plus pénalisante. Les éléments à relever :

La marque et le repère du boîtier, généralement frappés sur le carter.
Le rapport de transmission.
Le type et les cannelures de l'arbre d'entrée (côté cardan) et de l'arbre de sortie (côté rotor).
Le sens de rotation.
Les cotes de fixation : entraxe des trous, diamètre de centrage.

Le niveau d'huile du boîtier

Question fréquente, y compris sur les machines Desvoys. Il n'existe pas de valeur générique : la quantité et le type d'huile figurent dans la notice de votre machine, et ils varient d'un modèle et d'un boîtier à l'autre. Nous ne donnons pas de chiffre ici, au risque d'endommager votre boîtier.

Ce qui est en revanche valable pour tous : contrôlez le niveau machine à plat et moteur arrêté, par le bouchon de niveau prévu à cet effet, et pas seulement par le bouchon de remplissage. Un niveau trop haut fait chauffer et met les joints en pression ; un niveau trop bas détruit les roulements. Vérifiez-le en début de saison et surveillez toute trace de suintement autour des joints d'arbre — c'est le premier signe d'un problème.

Quels sont les différents types de gyrobroyeurs ?

Savoir à quelle famille appartient votre machine oriente déjà la recherche de pièces :

Le gyrobroyeur à axe vertical, à lames : le plus répandu, pour prairies, jachères et couverts.
Le gyrobroyeur à chaînes : les chaînes remplacent les lames en terrain embroussaillé ou caillouteux.
Les modèles multi-rotors, pour les grandes largeurs, souvent repliables et semi-portés.
Le broyeur à axe horizontal (marteaux ou fléaux) : broyage plus fin, autre famille de pièces d'usure.
Le broyeur d'accotement ou épareuse, monté sur bras déporté.
Le broyeur forestier, à outils renforcés.

Un gyrobroyeur se règle en hauteur par les roues arrière, des patins ou un rouleau — chacun ayant ses propres pièces d'usure, souvent oubliées au moment de la commande.

Les pièges qui font commander la mauvaise pièce

Le même modèle sur plusieurs séries. Un constructeur fait évoluer ses références sans changer le nom commercial : c'est le numéro de série qui tranche.
La référence relevée sur une pièce déjà adaptable, montée par un précédent propriétaire. Elle ne correspond pas forcément à la référence d'origine.
Les mesures prises sur une pièce usée, plus courte ou plus mince que d'origine.
L'oubli du sens : droite ou gauche, sur les lames comme sur certains supports.
La commande à l'unité d'une lame ou d'un couteau, alors que l'équilibrage impose le jeu complet.
Une machine d'occasion déjà modifiée : rien ne garantit que les pièces montées soient celles du catalogue d'origine.

Quand faire vérifier avant de commander

Dans trois situations, un appel fait gagner du temps : la plaque constructeur est illisible, la pièce ne porte aucune référence, ou vous hésitez entre deux versions d'une même référence. Préparez alors trois éléments : une photo de la plaque constructeur, une photo de la pièce déposée avec ses fixations visibles, et les cotes relevées. Avec ces trois informations, l'identification aboutit dans la quasi-totalité des cas.

Nos téléconseillers, issus du milieu agricole, font cette vérification avec vous au 05 86 93 00 07, du lundi au vendredi (8h30-12h30 / 14h-18h30). Retrouvez nos pièces détachées de gyrobroyeur, nos lames de gyrobroyeur, nos chaînes de gyrobroyeur, nos cardans et arbres de transmission et nos boîtiers de renvoi d'angle.

Pièces détachées et autres marques : lame et couteau

Les lames et couteaux de gyrobroyeur existent pour un grand nombre de marques : Kuhn, Desvoys, Rousseau, SMA, Lagarde, Bomford ou encore Nicolas. La référence varie d'un constructeur à l'autre, même pour des géométries proches — c'est pourquoi le nom de la marque seul ne suffit jamais à commander.

Sur ces pièces d'usure, la durée de vie dépend directement de la qualité de l'acier et des conditions de travail : un terrain caillouteux use une lame deux à trois fois plus vite qu'une prairie propre.

Remplacer les lames par jeu complet reste la règle de base pour préserver l'équilibrage du rotor. Notre équipe vérifie la compatibilité avec votre modèle avant expédition, y compris pour les machines moins courantes.
