Boulon de sécurité de gyrobroyeur : rôle, choix et remplacement
Résumez cet article avec :
Le boulon de sécurité est un fusible mécanique
Il est calibré pour céder avant les organes coûteux. Sur un gyrobroyeur, il protège le boîtier de renvoi d'angle et la transmission. Sur une machine à axe horizontal, il protège le rotor et les paliers.
Il cède quand le rotor tape un obstacle dur : souche, pierre, ferraille enfouie. Une rupture isolée n'a rien d'anormal. Trois ruptures dans la même parcelle, en revanche, signalent autre chose : rotor déséquilibré, hauteur de travail trop basse, ou obstacle non repéré.
L'erreur qui casse les boîtiers
Un boulon de sécurité se remplace par un boulon de la classe indiquée par le constructeur, ni plus ni moins.

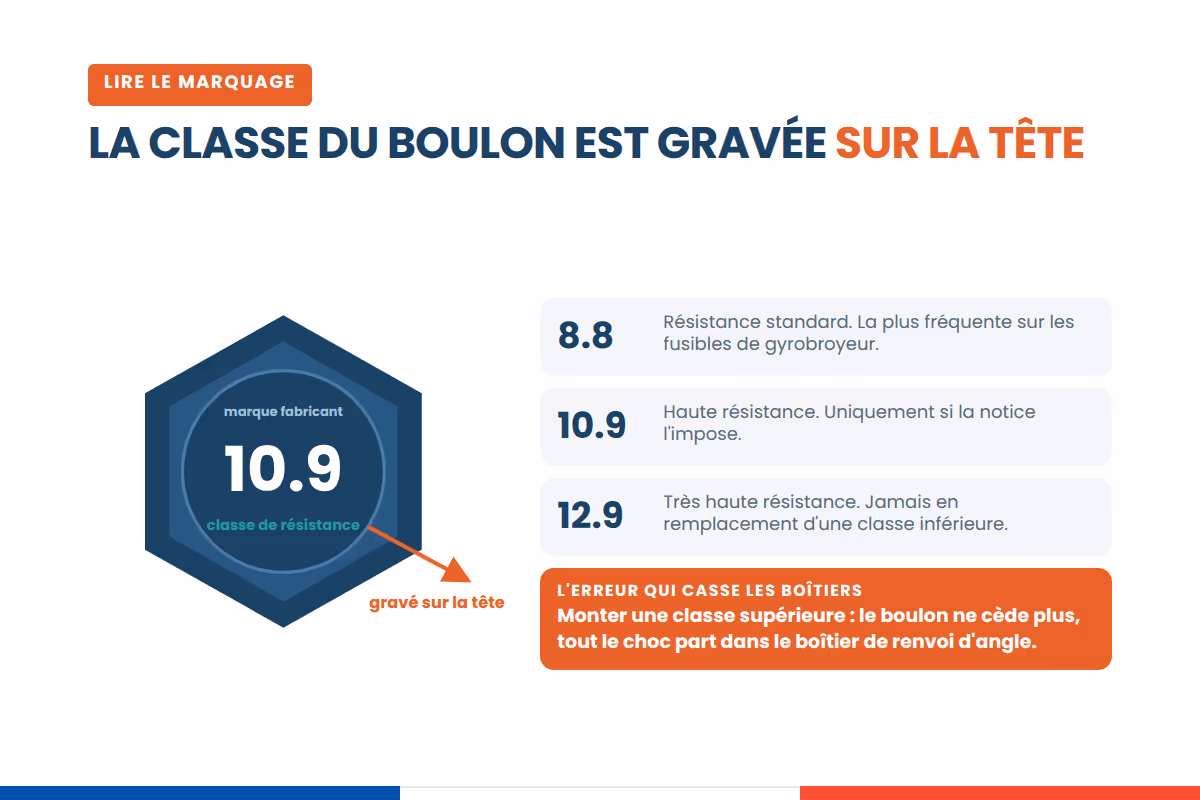

La classe est gravée sur la tête : 8.8, 10.9, 12.9. Plus le chiffre est élevé, plus le boulon résiste. Monter une classe supérieure semble logique. C'est l'inverse : le boulon ne casse plus, et tout le choc part dans le boîtier. Vous transformez une panne à deux euros en panne à plusieurs centaines.
Même règle pour le diamètre et la longueur. Un boulon trop long laisse du filetage dans la zone de cisaillement et fausse le calibrage.
Boulon, goupille ou limiteur : trois systèmes différents
Le boulon de cisaillement équipe la plupart des gyrobroyeurs d'entrée et de milieu de gamme. Simple, peu cher, mais il impose un arrêt de chantier.
La goupille de sécurité se retrouve sur certaines machines, notamment chez Gard. Même principe, montage différent.
Le limiteur de couple à friction ou à cames, monté sur le cardan, absorbe les surcharges sans casse. Plus confortable, plus cher, et il demande un entretien : les disques de friction se glacent s'ils ne sont jamais décollés.
Les trois systèmes coexistent souvent sur une même machine : un limiteur côté cardan, un boulon côté rotor.

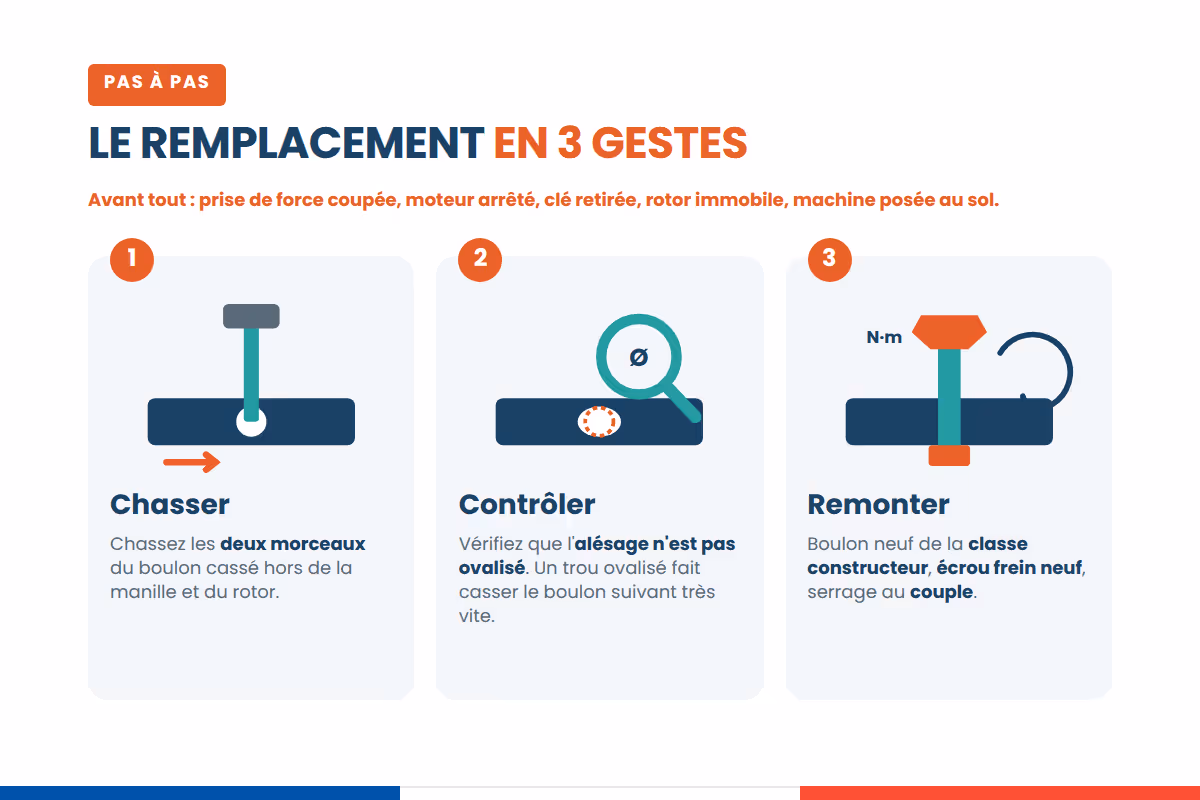

Remplacer un boulon de sécurité en six étapes
- Coupez la prise de force et le moteur. Retirez la clé de contact.
- Attendez l'arrêt complet du rotor. Un rotor de gyrobroyeur tourne encore plusieurs dizaines de secondes.
- Calez la machine posée au sol, jamais sur le relevage seul.
- Chassez les deux morceaux du boulon cassé. Contrôlez que l'alésage n'est pas ovalisé.
- Montez le boulon neuf, avec un écrou frein neuf. Un écrou frein ne se réutilise pas.
- Serrez au couple constructeur. Un serrage approximatif fausse le calibrage.
Profitez du démontage pour contrôler les entretoises et les pièces de rotor. Un alésage ovalisé fait casser le boulon suivant beaucoup plus vite.
Le cardan, l'autre organe de sécurité
Le boulon protège le rotor. Le cardan protège la transmission du tracteur. Les deux se contrôlent ensemble.
Vérifiez l'état des croisillons, le graissage des mâchoires, et le bon fonctionnement du limiteur de couple s'il existe. Un limiteur bloqué ne protège plus rien. Consultez les pièces de sécurité de cardan et l'ensemble de la gamme transmissions et cardans.
Ce qu'il faut stocker avant la saison
Une casse de boulon arrive toujours au mauvais moment. Gardez d'avance :
- quatre boulons de sécurité à la classe et aux cotes de votre machine ;
- les écrous freins correspondants ;
- un jeu de croisillons de cardan ;
- une clé dynamométrique réglée au couple constructeur.
L'ensemble tient dans une caisse et évite une demi-journée perdue.
Questions fréquentes
Peut-on remplacer un boulon de sécurité par une vis standard ?
Absolument pas. L'utilisation d'une vis de quincaillerie classique est une erreur fréquente qui peut s'avérer désastreuse pour votre machine agricole. Une vis standard ne possède ni la classe de résistance (8.8, 10.9 ou 12.9) ni la géométrie de filetage spécifiquement prévues par le constructeur. Si la vis est trop tendre, elle subira une rupture prématurée sans raison apparente, interrompant votre chantier inutilement. À l'inverse, si elle est trop résistante, elle ne jouera plus son rôle de fusible mécanique, transférant toute l'énergie du choc vers la transmission de puissance et le boîtier de renvoi d'angle, ce qui peut entraîner des réparations à plusieurs milliers d'euros. Pour garantir une compatibilité optimale, utilisez toujours des boulons de rechange certifiés.
Mon boulon casse toutes les deux heures. Que faire ?
Une rupture répétée est le signe d'une anomalie mécanique ou d'un mauvais réglage de votre tracteur et de son outil. Commencez par contrôler la valeur de réglage de votre hauteur de coupe : si elle est trop basse, le rotor absorbe trop de terre ou tape des obstacles invisibles. Vérifiez ensuite l'équilibrage du rotor et l'état des couteaux ou des chaînes ; une vibration excessive fragilise la résistance du boulon par fatigue. Enfin, inspectez minutieusement l'alésage (le trou où passe le boulon) : s'il est ovalisé, le boulon subit des micro-chocs constants et finira par céder très vite. Dans ce cas, le remplacement des pièces d'usure du support est indispensable pour stabiliser le système de sécurité.
Faut-il remplacer l'écrou en même temps ?
Oui, cette étape est impérative s'il s'agit d'un écrou frein (Nylstop). La bague en nylon ou le système de déformation métallique qui assure le blocage perd ses propriétés techniques dès le premier montage. En réutilisant un ancien écrou, vous risquez un desserrage dû aux vibrations de la machine, ce qui fausserait le travail en cisaillement du boulon de sécurité et provoquerait une casse prématurée ou une perte de la pièce en plein champ. Pour une maintenance rigoureuse, prévoyez toujours un stock de produits neufs comprenant le couple vis et écrou.
Quelle différence entre boulon de sécurité et limiteur de couple ?
Le boulon de sécurité est un dispositif à rupture : il cède physiquement pour interrompre l'entraînement, ce qui impose un arrêt complet du chantier pour le changer. C'est une solution économique et fiable, mais chronophage en cas de sols encombrés. Le limiteur de couple (à friction ou à cames), souvent intégré à la sécurité pour cardan, agit comme un embrayage : il patine ou se déclenche lors d'une surcharge pour absorber le pic de couple, puis permet de repartir sans intervention manuelle une fois l'obstacle passé. Si le limiteur est plus onéreux à l'achat, il offre une productivité bien supérieure et une protection plus souple pour la mécanique de votre tracteur.
